TI德州仪器 LTC4300A-1 产品介绍

2026-04-14 0次

说明

用于 SDA 和 SCL 线路的双向缓冲器可增加扇出
当电路板在背板上进行带电插拔时可避免 SDA 和 SCL 受损
将 SDA 和 SCL 线路与输出隔离开来
可兼容 I²C、I²C 快速模式和 SMBus 标准 (工作频率高达 400kHz)
低 I_CC 芯片停用模式：
READY 漏极开路输出 (LTC4300A-1)
在所有的 SDA 和 SCL 线路上均进行 1V 预充电
支持时钟伸展、仲裁和同步
5V 至 3.3V 电平转换 (LTC4300A-2)
用于 V_CC = 0V 的高阻抗 SDA、SCL 引脚

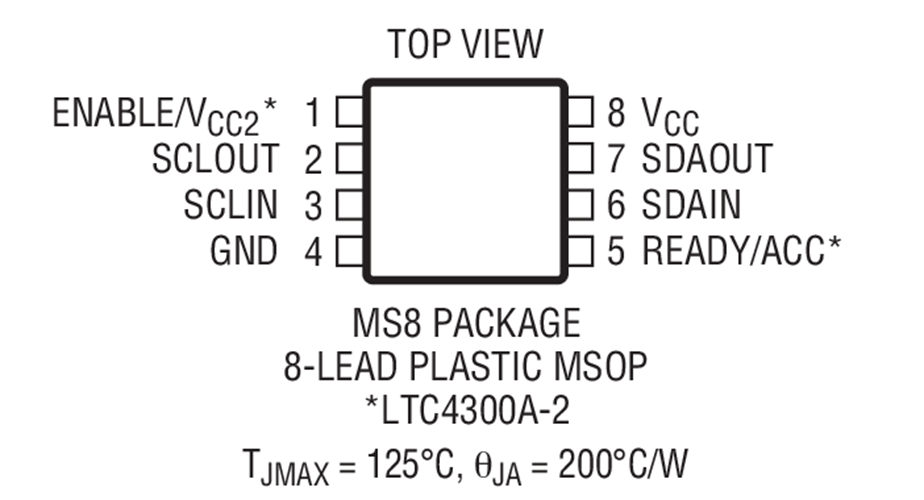

小外形 MSOP 8 引脚封装

特性

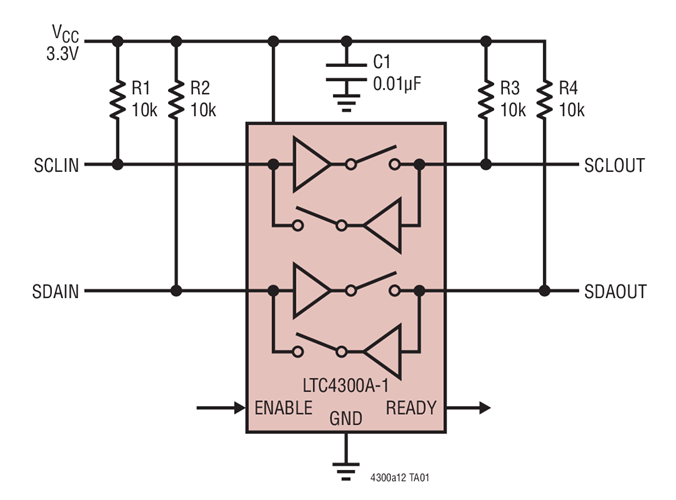

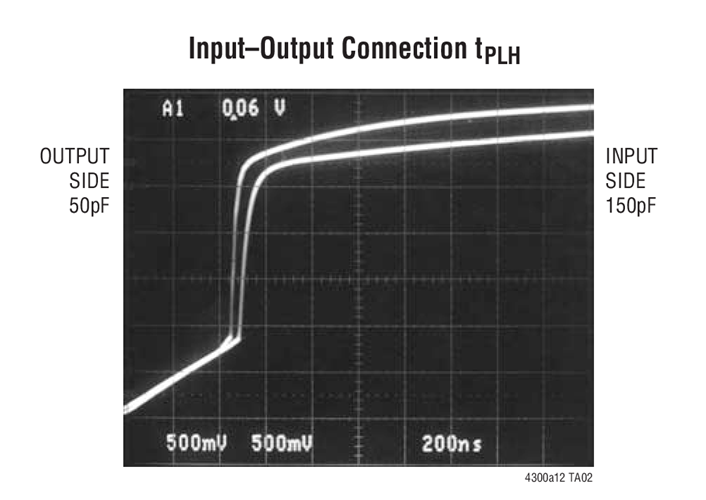

LTC^®4300A可热插拔两线式总线缓冲器系列允许 I/O 板卡插入带电背板，而不损坏数据和时钟总线。当建立连接时，LTC4300A-1 / LTC4300A-2 可提供双向缓冲，从而使背板与板卡电容保持隔离。上升时间加速器电路允许使用较弱的 DC 上拉电流，同时仍然满足上升时间要求。在板卡插入期间，SDA 和 SCL 线路预先充电至 1V，以较大限度地抑制总线扰动。

LTC4300A-1 包括一个 CMOS 门限数字 ENABLE 输入引脚，该引脚负责强制器件进入一种低电流模式 (当被驱动至地电位时) 和设定正常操作 (当被驱动至 V_CC 时)。该器件还包括一个漏极开路 READY 输出引脚，当背板与板卡侧连接在一起时，该引脚将发出指示信号。LTC4300A-2 采用一个用于板卡侧的专用电源电压引脚 V_CC2 取代了 ENABLE 引脚，并提供了 3.3V 和 5V 系统之间的电平移位。背板和板卡均可采用介于 2.7V 至 5.5V 之间的电源电压进行供电，而对于哪一个的电源电压较高并没有限制。另外，LTC4300A-2 还用一个数字 CMOS 输入引脚 ACC 替代了 READY 引脚，该 ACC 引脚负责启用和停用上升时间加速器电流。

LTC4300A 采用小外形 8 引脚 MSOP 封装。
