说明

特性

LTC^®1694-1 是一款双通道 SMBus 有源上拉加速器，专为提升所有规定的 SMBus 负载条件下的数据传输速度和可靠性而设计。另外，LTC1694-1 还与 Philips I²C总线相兼容。

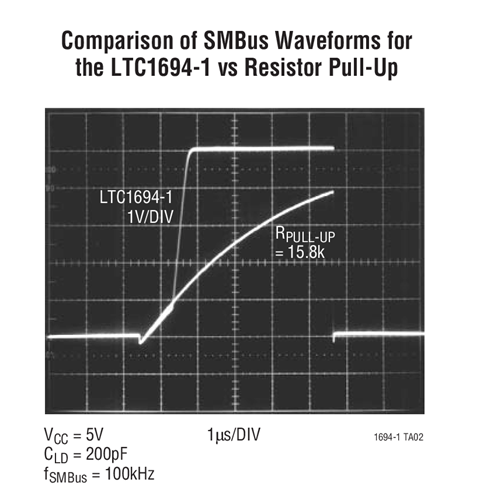

通过提供一个 2.2mA 高上拉电流以在正总线转换期间转换 SMBus 或 I²C线，LTC1694-1 允许进行多器件连接或者一个较长、容性较大的互连，并不会牺牲转换速率或总线性能。

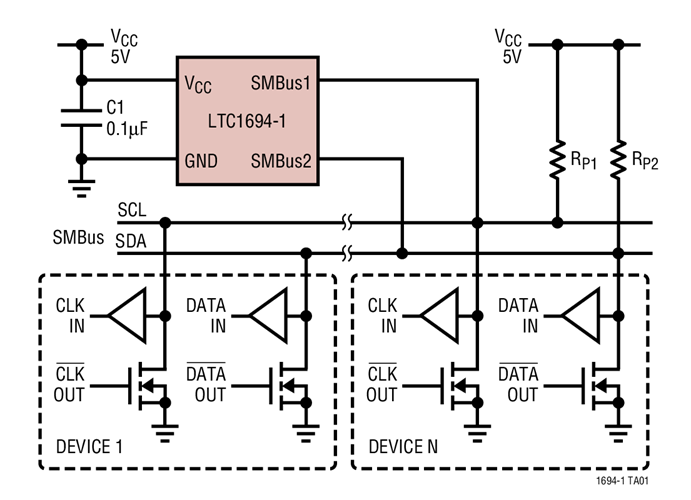

在负转换期间或稳态 DC 电平条件下，LTC1694-1 供应零电流。外部电阻器 (每条总线线路上一个) 在正总线转换期间触发 LTC1694-1，并设定下拉电流水平。这些电阻器决定了负总线转换期间和逻辑低 DC 电平条件下的转换速率。

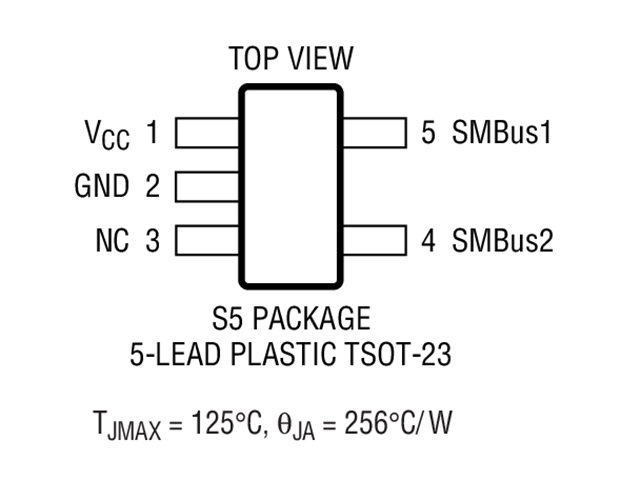

LTC1694-1 采用 5 引脚 SOT-23 封装。

应用

• 笔记本电脑和掌上型电脑
• 便携式仪器
• 电池充电器
• 工业控制应用
• TV / 视频产品
• ACPI SMBus接口
