TI德州仪器 MAX14986 产品介绍
2026-04-14
0次
说明
- 专为克服有损信道而设计的高性能解决方案
- 提供独立的（每通道）3dB可选输入均衡和输出预加重
- 通过确定性抖动补偿高达30dB的信道损耗：23psP-P（最大值）；随机抖动：1.5psRMS（最大值）
- 3.0GHz下的回波损耗：8dB（典型值）
- 专为在恶劣环境中可靠运行而设计
- 额定工业温度范围：-40°C至+85°C
- 对所有引脚提供±2.5kV人体模型(HBM)ESD保护
- 采用直通式（3.5mm x 5.5mm，28引脚）TQFN封装，具有抗振动/抗冲击能力
- 易于设计和布局
- 3.3V单电源供电
- 所有引脚均内置50Ω输入/输出端接电阻
- 直通式引脚排列
特性

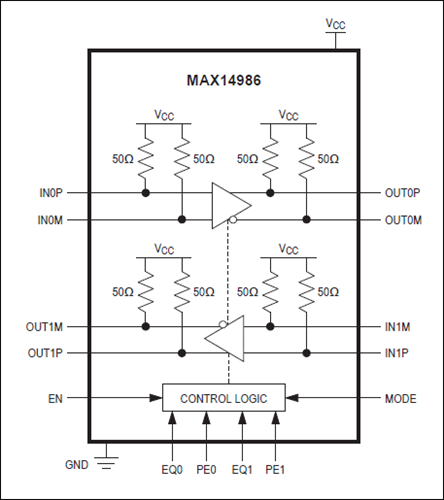

MAX14986双通道转接驱动器用于驱动一路双向SAS或SATA信号，支持高达6.0GT/s（每秒千兆）的传输速率，采用+3.3V单电源供电。
MAX14986具有独立的输入均衡和输出预加重功能。它通过均衡输入信号并在器件输出建立预加重来增强接收信号的完整性。利用输入端的高速幅度检测支持SAS和SATA OOB（带外）信号，禁止相应的输出。输入和输出均采用内部50Ω端接，并且必须交流耦合至SAS/SATA控制器IC和SAS/SATA器件。
MAX14986采用小型28引脚、3.5mm x 5.5mm TQFN封装，使用直通式走线，以简化布局。该器件的额定温度范围扩展为-40°C至+85°C。
应用
- 基板
- 计算机模块
- 工业/嵌入式电脑
- 医疗装置
- 机架式服务器工业PC
- 测试设备
