TI德州仪器 MAX14954 产品介绍

2026-04-14 0次

说明

完全集成简化使用，设计灵活
- 优化支持PCIe Gen III (8.0GT/s)、Gen II (5.0GT/s)信号，兼容Gen I (2.5 GT/s)信号
- 四级输入均衡，最高16dB
- 八级输出去加重，最高9dB
高性能，克服有损耗通道噪声
- 随机抖动：0.5ps_RMS (典型值)
- 确定性抖动：10.5ps_P-P (典型值)
- 均衡电路可支持长达30"的FR4传输距离
能够工作在恶劣环境的可靠方案
- 工作在工业级温度范围：-40°C至+85°C
- 所有引脚具有±15kV人体模式(HBM)保护
- 顺畅的引脚排列，采用3.5mm x 9.5mm、TQFN封装，防振动/冲击

特性

MAX14954为四通道均衡器/转接驱动器，通过接收器的可编程输入均衡和可编程转接驱动电路改善PCI Express^® (PCIe)信号完整性。输出电路重新建立板上去加重，以补偿电路板损耗。器件有优化于PCIe关键元件的布局，非常适合使用带状线、微带印刷板电路及100Ω平衡电缆的场合。

器件针对PCIe应用量身打造，每路通道都带有空闲和接收器检测。器件优化用于PCIe Gen III (8.0GT/s)和Gen II (5.0GT/s)数据率，但也可处理Gen I (2.5GT/s)信号。

MAX14954采用小尺寸、无铅、42引脚(3.5mm x 9.0mm) TQFN封装，以优化布局并减小电路空间。工作在-40°C至+85°C扩展级温度范围。

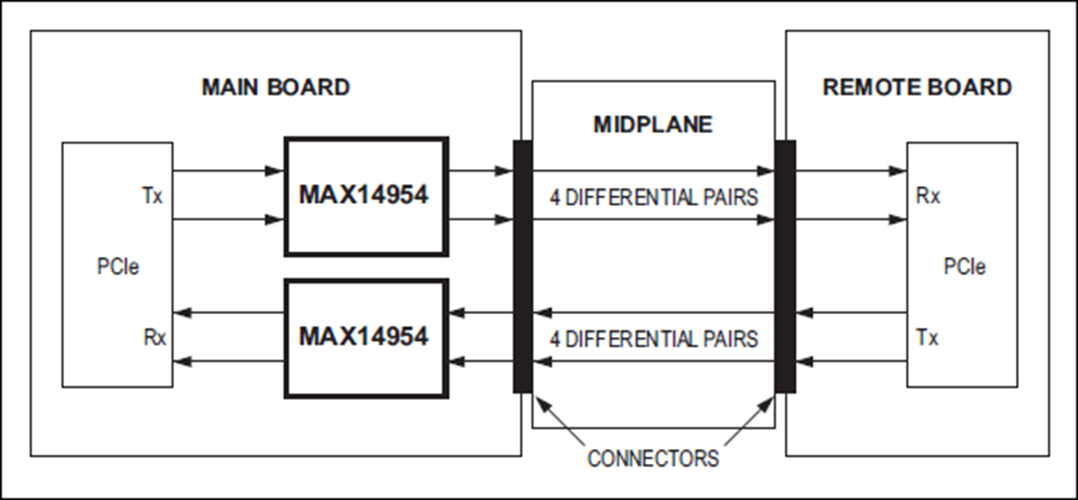

应用
