TI德州仪器 MAX14970 产品介绍
2026-04-14
0次
说明
- 高度可靠的解决方案适合严酷的工作环境
- 扩展级温度范围：-40°C至+85°C
- 所有引脚具有高ESD保护：±8kV (HBM)
- 防震/抗冲击封装
- 待机状态：<1mw (典型值)="">
- 动态关断状态：降低功耗
- 空闲状态：52.8mW (典型值)
- 工作状态：231mW (典型值)
- 输入均衡、可选择输出预加重
- 3.3V单电源供电
- 兼容SATA 3i (6.0Gbps)、SATA 2i/2m (3.0Gbps)和SATA 1i/1m (1.5Gbps)
特性

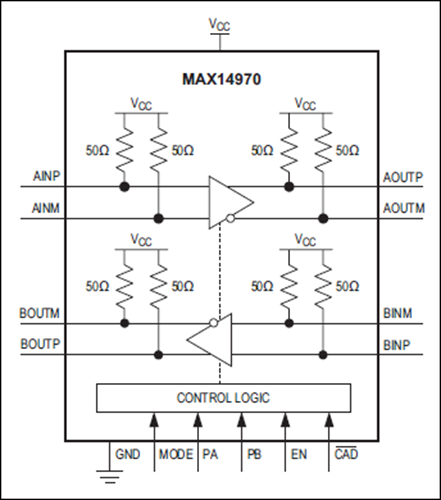

MAX14970双通道缓冲器带有输入均衡和预加重电路，理想用于内部串行ATA (SATA) 1i、2i和3i信号以及1m、2m eSATA信号的转接驱动。器件具有±8kV人体模式(HBM) ESD保护。器件可置于主板SATA连接器附件，以克服电路板损耗并保证SATA兼容性，符合SATA3.0规范(黄金标准)，并可通过引脚配置满足SATA 2.6规范(黄金标准)。
器件具有硬件SATA驱动电缆检测，当驱动器没有连接电缆时，器件将自动置于待机模式，待机电流小于20µA (典型值)。此外，每个通道还具有独立的动态断电模式，在没有信号输入时降低功耗。器件保持共模输出电平，以满足内部SATA 3.0标准要求，并避免在退出低功耗模式时出现延时。器件通过重建满幅输出电平保持接收器的信号完整性，并通过均衡减小系统抖动(TJ)。器件通道间具有独立的数字预加重控制，以驱动SATA输出的远距离传输，确保符合SATA规范。利用输入端的高速带外(OOB)信号检测以及相应输出端的抑制电路处理SATA带外信号的传送。输入、输出均采用50Ω内部端接，必须交流耦合至SATA控制器IC和SATA设备。
MAX14970采用+3.3V (典型值)单电源供电，提供4mm × 4mm、TQFN小尺寸封装，引脚按信号流向排列，简化布局。器件工作在-40°C到+85°C温度范围。
应用
- 工业用服务器
- 工业/嵌入式PC
- 医疗
- 便携式IPC/HMI
- SATA SSD或HDD
