TI德州仪器 MAX4951AE 产品介绍

2026-04-14 0次

说明

+3.3V (典型值)单电源供电
低功耗、350µA (典型值) eSATA电缆检测
支持SATA 1.5Gbps及3.0Gbps数据速率
满足SATA I、SATA II输入/输出回波损耗屏蔽
抖动特性优于eSATA标准眼图模板
输出电平满足或优于eSATA标准眼图模板
支持SATA OOB信号
内置50Ω输入/输出端接电阻
引脚按信号流向排列，简化了布局
引脚兼容于MAX4951

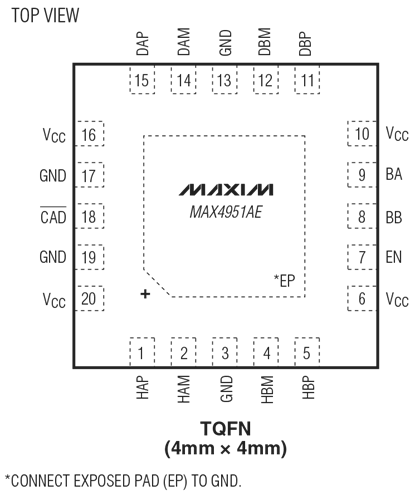

节省空间的4mm x 4mm、TQFN封装
所有引脚均提供ESD保护：±8kV (HBM)

特性

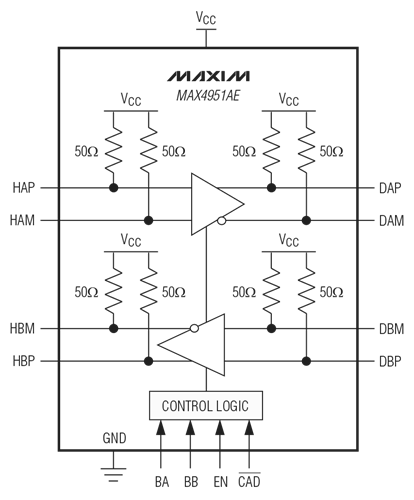

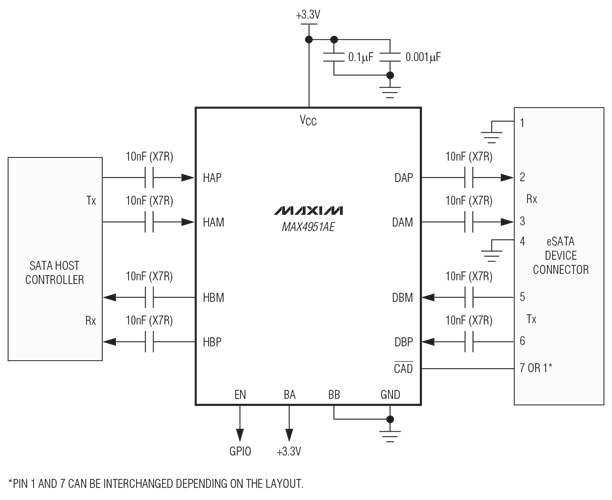

MAX4951AE双通道缓冲器设计用于转接驱动串行ATA (SATA) I和SATA II信号，能够承受高达±8kV的人体模式(HBM) ESD冲击。MAX4951AE可以置于eSATA连接器附近，用于补偿电路板损耗并产生eSATA兼容信号。该器件符合串行ATA 2.6版标准(黄金标准)，并可补偿PCB和eSATA连接器的损耗。

MAX4951AE连接器具有极低的待机电流，适合于功耗敏感应用。器件提供硬件SATA驱动电缆检测，能够保持在低功耗待机模式。

MAX4951AE通过重建完整的输出电平保持接收信号的完整性，并通过信号整形降低总体系统抖动(T_J)，提供出色的回波损耗指标，保持源匹配。该器件具有通道间独立的数字升压控制，能够在常规布线长度下和eSATA连接器处驱动SATA输出。输入端带有高速幅度检测，支持SATA带外(OOB)信号，有助于抑制输出噪声。输入及输出都带有内部50Ω端接电阻。

MAX4951AE采用+3.3V (典型值)单电源供电，提供小尺寸4mm x 4mm、TQFN封装，引脚按信号流向排列，简化了布局。器件规定工作在0°C至+70°C温度范围。
