MAX4952

量产

四通道1.5/3.0/6.0GT/s SAS/SATA均衡转接驱动器

TI德州仪器 MAX4952 产品介绍

2026-04-14 0次

说明

+3.3V单电源供电
支持SAS Gen I/II，数据速率高达6.0GT/s
极佳的回波损耗特性
- 3.0GT/s下为8dB
支持SAS/SATA OOB (带外)信令，极快的进入和退出时间
- 5ns (典型值)
输入/输出端内置50Ω端接电阻
可选择输入均衡
- 0dB、3dB
可选择1000mV_P-P (典型值)标准输出
可选择预加重
- 0dB、3dB
引脚按信号流向排列，简化了布局
节省空间的3.5mm x 9mm、TQFN封装

特性

MAX4952四通道均衡转接驱动器设计用于驱动两路双向SAS或SATA信号，可支持高达6.0GT/s (每秒吉比特传输)的数据速率，器件采用+3.3V单电源供电。

MAX4952具有独立的输入均衡和输出预加重。MAX4952通过均衡输入信号、在器件输出建立预加重，增强了接收信号的完整性。利用输入端的高速幅度检测支持SAS和SATA OOB (带外)信令，禁止相应的输出。输入和输出带有内部50Ω端接匹配电阻，必须交流耦合到SAS/SATA控制器IC和SAS/SATA器件。

MAX4952采用小尺寸42引脚、3.5mm x 9mm TQFN封装，引脚按信号流向排列，有效简化布局。器件工作在0°C至+70°C温度范围。

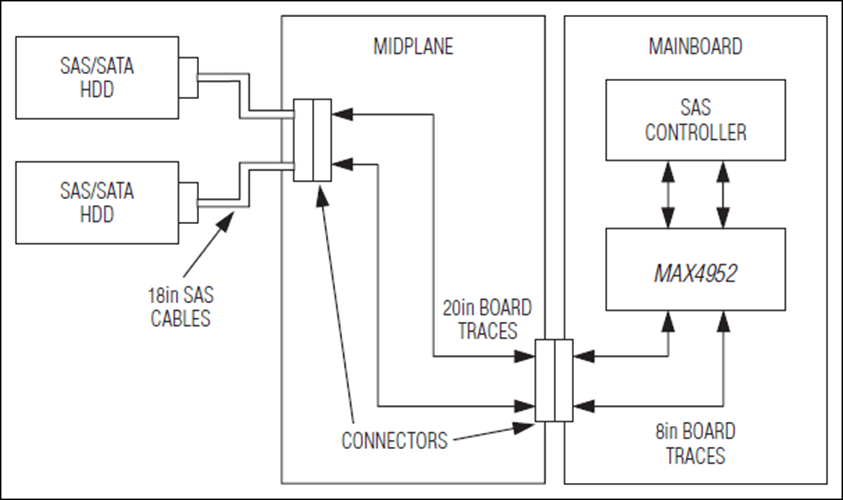

应用
