TI德州仪器 MAX3804 产品介绍

2026-04-14 0次

说明

补偿多达30英寸(0.75m)的6mil FR-4传输线损耗
115mW功耗
数据速率高达12.5Gbps
兼容于8B10B、64B66B和PRBS数据
均衡后残留抖动低于30ps_P-P
3位均衡电平选择输入
3mm x 3mm薄型QFN封装
直流耦合到1.8V、2.5V或3.3V CML I/O
-40°C至+85°C工作温度范围
+3.3V内核电源电压

特性

内置模拟均衡器的MAX3804驱动器工作于5GHz时，能够补偿多达20dB的损耗。该芯片设计用于保证PCB上可高达12.5Gbps信号的完整性，在那里频率相关的趋肤效应和电介质损耗通常会产生大量无法接受的码间干扰。对于在FR-4板上的10Gbps NRZ串行数据，MAX3804能够延长实际的芯片间传输距离多达30英寸(0.75m)，且显著地降低系统抖动。通过最长的传输距离，10.7Gbps信号均衡后的残余抖动典型值为24ps_P-P。

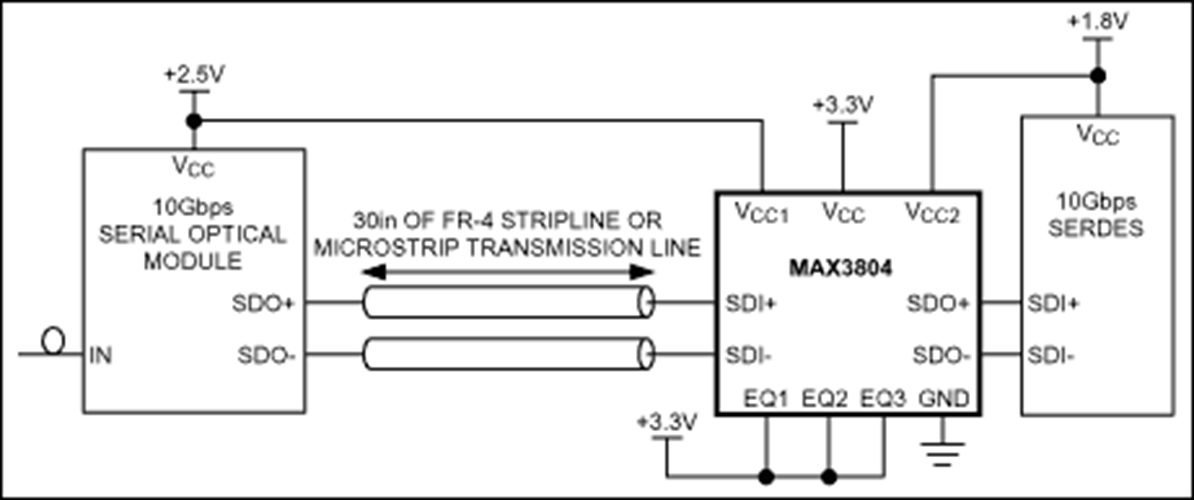

MAX3804尤其适合于在廉价的FR-4材料电路板上实现10Gbps芯片间串行互连。3mm x 3mm封装提供了最佳的布局和布线灵活性。芯片具有独立的内部逻辑和电流模式逻辑(CML) I/O的V_CC连接，允许CML输入和输出参考至隔离电源，提供独立的直流耦合接口至1.8V、2.5V或3.3V IC。通过数字控制输入，可以选择输入均衡的8级离散电平，从而允许均衡器匹配一定范围的传输线路损耗。当恰好设置到匹配线路损耗时，MAX3804能够在宽范围的数据速率和格式下提供最佳的性能。
