说明

特性

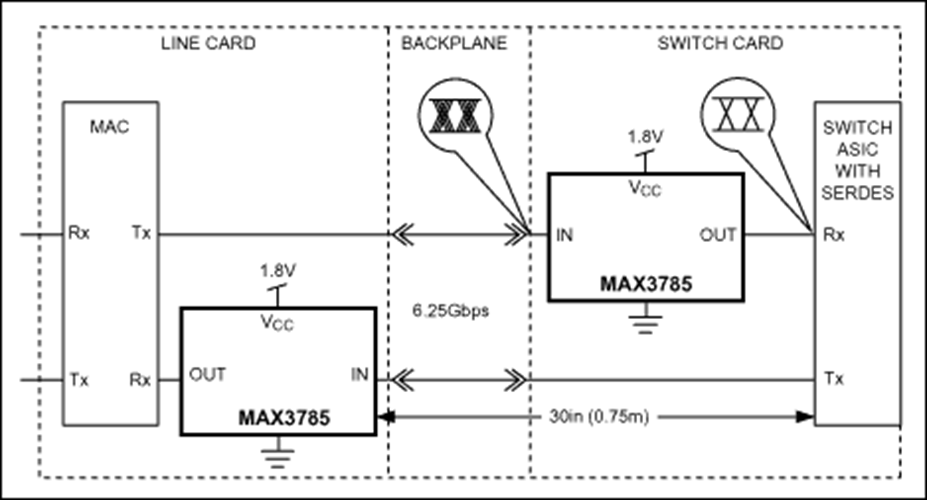

MAX3785为6.25Gbps均衡器，工作于1.8V单电源，补偿FR-4端线上出现的传输介质损耗。MAX3785优化的低电压、高密度、直流耦合线卡与交换卡之间的内部互连方案，为在保持传统的2.5Gbps至3.125Gbps的同时升级系统提供了途径。其面积均相当于两个0603无源器件，MAX3785可简单灵活的局和布线。

MAX3785由一个均衡器、限幅放大器和输出驱动器组成。对于数据速率为3.2Gbps或低些的系统，MAX3785可均衡FR-4板材跨距达40英寸时的信号。数据速率为6.25Gbps时，MAX3785对FR-4板材可补偿的距离是30英寸。MAX3785的工作与编码无关、其性能在8b/10b信号或扰码信号时同样好。

MAX3785采用直流耦合电流模式逻辑(CML)数据输入和输出，提供微型1.5mm x 1.5mm芯片规模封装(UCSP™)和6引脚TDFN封装。

应用

• 双IEEE 802.3ae XAUI
• 双STM-16/OC-48
• ≤ 6.4Gbps HSBI
