新设计不推荐使用本产品
TI德州仪器 MAX3800 产品介绍
2026-04-14
0次
说明
- +3.3V单电源供电
- 功耗：200mW（典型值，+3.3V时）
- 数据速率高达3.2Gbps
- 电缆驱动器输出幅度可调
- 均衡器可根据不同的电缆长度自动调整
- 1.6GHz(3.2Gbps)时提供0dB至30dB均衡性能
- 信号丢失（低电平有效LOS）指示
- 电缆完好性监测(CIM)
- 片上输入和输出端接
- 外部元件数量少
- 工作温度范围为0°C至+85°C
- 电缆输入和输出提供ESD保护
特性

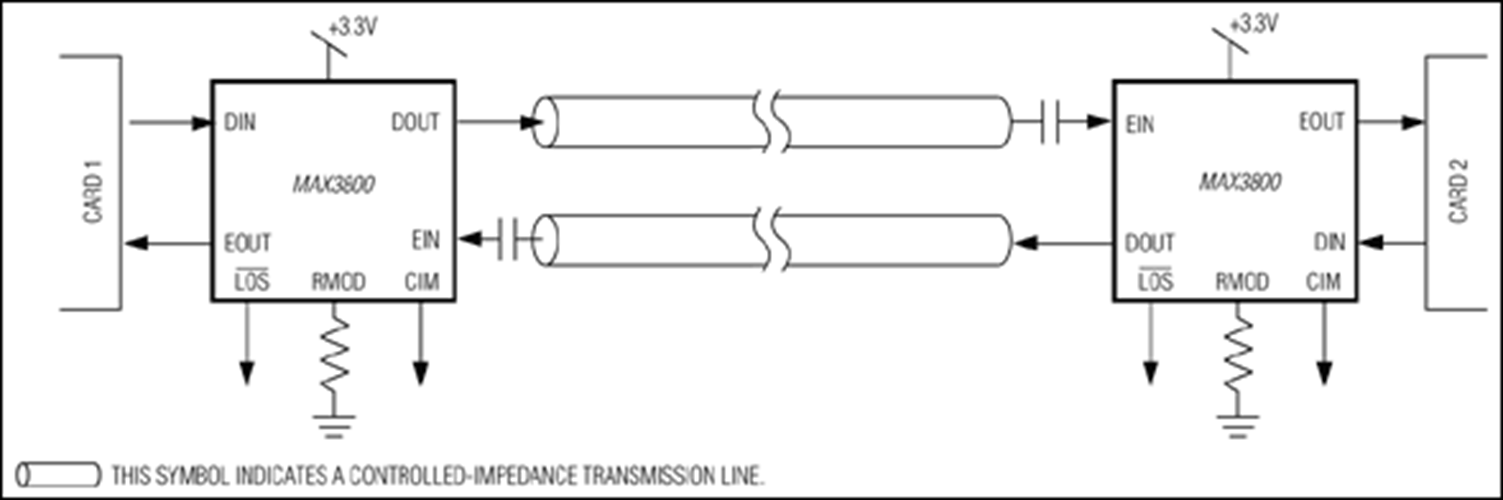

MAX3800是一款在单芯片上实现的+3.3V自适应电缆均衡器和电缆驱动器。它专为同轴和双轴电缆点对点通信应用而设计。该驱动器具有差分电流模式逻辑(CML)输入和输出，输出幅度可调。均衡器包括差分CML数据输入和输出、信号丢失（低电平有效LOS）输出和电缆完好性监测(CIM)输出。
自适应电缆均衡器能够均衡数据速率高达3.2Gbps的差分或单端信号。它会自动调整以适应1.6GHz下高达30dB的集肤效应损耗引起的衰减。该均衡器能够有效延长高频互连应用中铜缆的可用长度。
MAX3800采用带裸露焊盘的32引脚TQFP封装，+3.3V时功耗仅200mW。驱动器可以在不需要时与电源断开连接，从而使电源电流降低40%。
应用
- 背板与互连应用
- 通信与数据系统中的高速链接
- SDH/SONET传输设备
