说明

特性

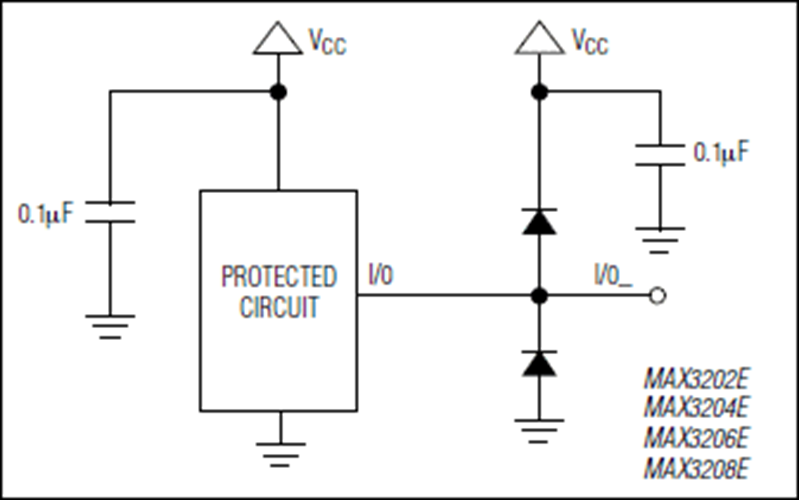

MAX3202E/MAX3203E/MAX3204E/MAX3206E为低电容、±15kV ESD保护二极管阵列，用于保护通讯线路的敏感电子部件。每个通道含有一对二极管，将ESD电流脉冲导引至V_CC或GND。MAX3202E/MAX3203E/MAX3204E/MAX3206E能够承受IEC 61000-4-2规定的ESD脉冲：±15kV人体模式、±8kV接触放电以及±15kV气隙放电模式。这些器件的每个通道具有5pF电容，非常适合用于高速数据I/O接口。

MAX3202E为两通道芯片，适用于USB和USB 2.0应用；MAX3203E提供三组ESD保护结构，适用于USB On-the-Go (OTG)以及视频应用; MAX3204E提供四路ESD保护结构，适用于以太网和FireWire®应用；MAX3206E为六通道器件，适用于为蜂窝电话连接器以及SVGA视频连接。

所有器件均采用微型、4焊球(1.05mm x 1.05mm) WLP、6焊球(1.05mm x 1.57mm) WLP、9焊球(1.52mm x 1.52mm) WLP、6引脚(3mm x 3mm) TDFN以及12引脚(4mm x 4mm) TQFN封装，工作在-40°C至+85°C温度范围。

应用

• 蜂窝电话
• 以太网
• FireWire®
• SVGA视频连接
• 通用串行总线(USB)
• USB 2.0
• 视频
