说明

特性

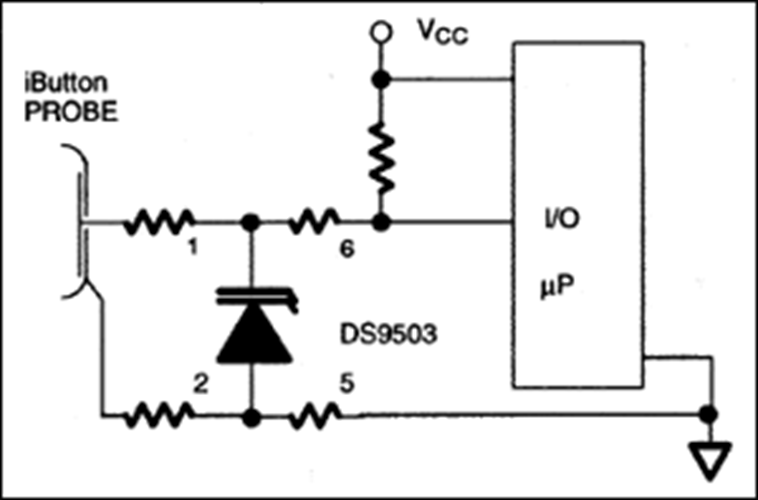

DS9503是一款适用于1-Wire^®接口的ESD保护器件。与DS9502相比，DS9503片内包含两个5Ω隔离电阻。尽管5Ω在通信过程中可以忽略不计，但在ESD事件期间它们代表相对于导电二极管的高阻抗。因此，二极管吸收能量，而电阻进一步隔离和保护封装另一侧的电路。如果与I/O端口已具有强大ESD保护的电路一起使用，则ESD保护级别将提高到27kV以上（IEC 801-2基准电压模型）。如果异常ESD冲击超出其最大额定值，DS9503最终将出现“短路”故障，从而防止进一步损坏。

在正常工作期间，DS9503的行为类似于齐纳二极管。当电压超过触发电压时，器件的I/V特性将“快速恢复”，允许相同或更高量的电流流动，但电压显著降低。只要维持最小电流或电压，器件就会保持在“快速恢复模式”。如果电压或电流降至保持电压或保持电流，器件将突然转变为正常模式并仅传导很小的漏电流。
