MAX4505

量产

故障保护、高电压、信号线路保护器

TI德州仪器 MAX4505 产品介绍

2026-04-14 0次

说明

过压保护
- 断电时为±40V
- 通电时为±36V
断电时信号路径开路
发生输入过压时输出箝位到任一轨
最大导通电阻：100Ω
过压开启延迟：10ns
电源时序控制期间不会发生闩锁
轨到轨信号处理
过压期间的输出箝位电阻为500Ω
小型5引脚SOT23封装

特性

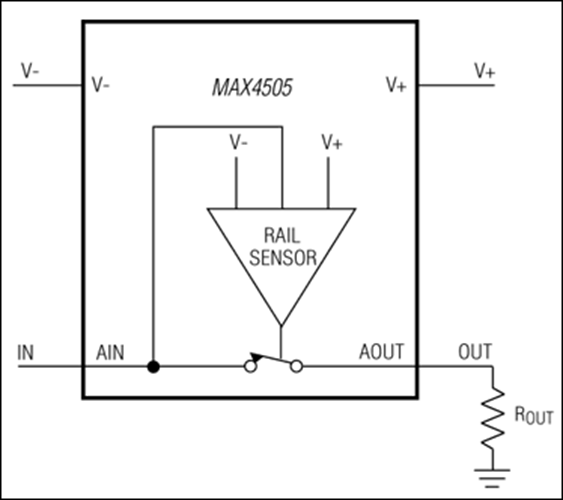

MAX4505是一款单信号线保护器，为输入提供故障保护并具有轨到轨信号处理能力。通电时和断电时分别为输入提供高达±36V和±40V的过压故障保护。在故障条件下，输入端子变为开路，只有几纳安的漏电流从电源流出，而开关输出(AOUT)从适当的极性电源向负载提供19mA（典型值）的电流。这可以确保在故障开始和结束时提供明确的轨到轨输出。

MAX4505使用单极（+9V至+36V）或双极（±8V至±18V）电源保护单极和双极模拟信号。该器件没有逻辑控制输入；电源接通时，保护器始终开启。在TA = +25°C时，导通电阻最大为100Ω，导通漏电流小于0.5nA。MAX4505采用5引脚SOT23和8引脚µMAX^®封装。
