TI德州仪器 LTC4558 产品介绍

2026-04-14 0次

说明

用于双 SIM 卡或智能卡的电源管理和控制
用于双卡的独立 1.8V/3V V_CC 控制
支持双卡的同时供电
快速通道切换
自动电平变换
动态上拉可提供快速信号上升时间
内置故障保护电路
自动激活 / 解除激活排序电路
低的工作 / 停机电流
在 SIM 卡触针上提供了 >10kV ESD 防护
可满足 EMV 故障容限要求

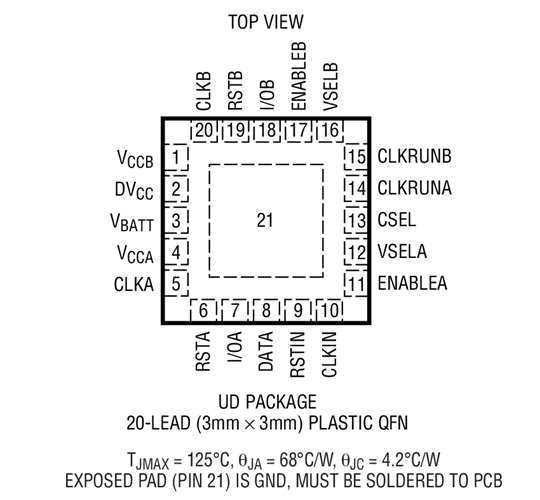

采用外形扁平的 20 引脚 (3mm x 3mm) QFN 封装

特性

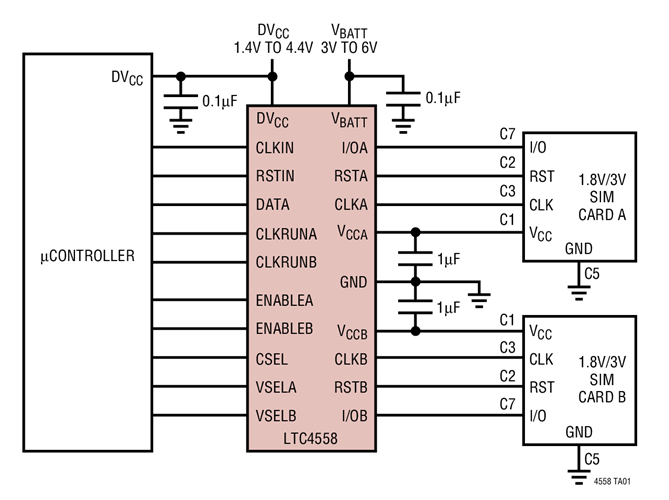

LTC^®4558 提供了先进蜂窝电话与 1.8V 或 3V 用户识别模块 (SIM) 相连接所需的电源转换和信号电平变换。该器件符合 1.8V 和 3V SIM 卡的所有要求，并且包含用于从一个 2.7V 至 5.5V 输入给 1.8V 或 3V SIM 卡供电的 LDO 稳压器。输出电压可采用两个电压选择引脚来设定，并能够提供高达 50mA 的负载电流。一个通道选择引脚负责确定哪个通道对通信是开放的。用于每个通道的单独使能引脚允许对双卡同时供电，并加快了从一个通道变换至另一个通道的速度。

内部电平变换器允许控制器在电源电压低至 1.4V 的条件下运作，以与 1.8V 或 3V 智能卡相连接。该器件具有 65μA 的低工作电流和 < 1μA 的低停机电流，因而最大限度延长了电池的使用寿命。通过采用外形扁平的 3mm x 3mm x 0.75mm 无引线 QFN 封装，尽可能地缩减了电路板面积。
