TI德州仪器 LTC4556 产品介绍
2026-04-14
0次
说明
- 与 ISO7816-3 和 EMV 电气规格相兼容
- 控制 / 状态串行端口可以采取菊链连接方式以适应多卡应用的要求
- 在发生电气故障时自动停机
- 降压升压充电泵可产生 5V、3V 或 1.8V 输出 (A、B 和 C 类智能卡)
- 自动电平转换
- 动态上拉可提供快速信号上升时间
- 监控功能可防止发生智能卡故障
- 低工作电流：250μA (典型值)
- VIN：2.7V 至 5.5V
- 超低停机电流
- 在智能卡引脚上提供了 >10kV ESD 的防护能力

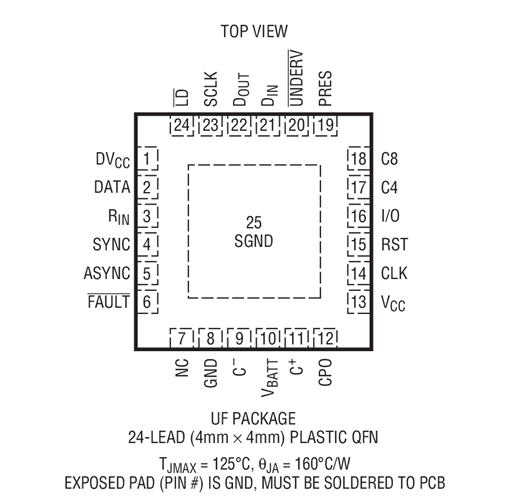

- 小外形 24 引脚 4mm x 4mm QFN 封装
特性

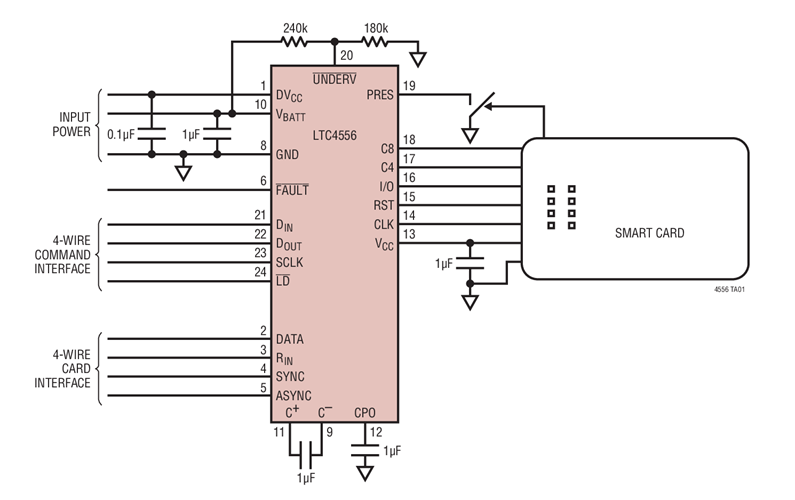

LTC®4556 提供了用于一个智能卡或 S.A.M (安全验证模块) 卡接口的所有必需的电源控制、电平转换和监控功能。该器件包含一个低噪声充电泵和用于产生 VCC 电源的 LDO 以及全部必要的电平移位电路。
卡的电压可被设定为 1.8V、3V 或 5V。LTC4556 包括一个卡检测通道和自动防反跳电路。为了降低布线成本，LTC4556 通过一个简单的四线式串行接口连接至一个微控制器。可以采用菊链的方式把多个器件连接起来，这样，至卡座板的导线数量就与插座的数量无关。状态数据通过相同的接口送回。

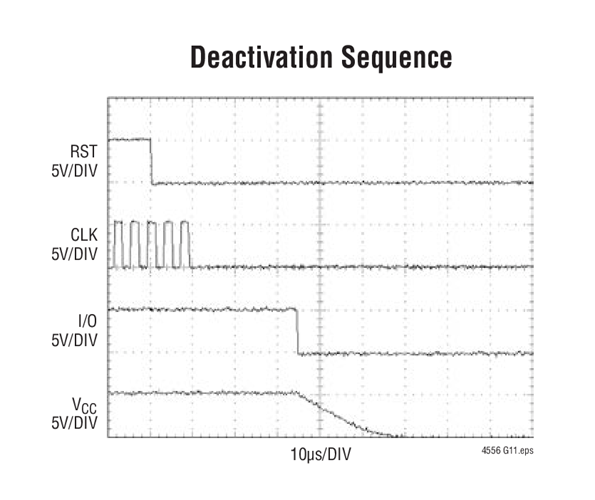

大量的安全功能可确保在发生电源故障或智能卡电气故障时执行正确的去激活排序操作。智能卡引脚在未采用额外元件的情况下能够直接承受 >10kV ESD。LTC4556 采用小型扁平 (高度仅 0.75mm) 4mm x 4mm QFN 封装。
应用
- 手持式支付终端
- 公用电话
- ATM 机
- POS 终端
- 计算机键盘
- 多 S.A.M 卡座
