TI德州仪器 MAX16972A 产品介绍
2026-04-14
0次
说明
- 拥有业界领先的RDS(ON)，最大程度降低总线压降，有助于器件连接器上满足USB电压规范
- 31mΩ(典型值)限流BUS开关，可驱动大电容负载
- 支持汽车应用环境的可靠过压和ESD保护，节省外部保护元件
- HVBUS输出提供对电池短路和对地短路保护
- HVD+和HVD-输出提供对电池短路和对HVBUS短路保护
- 两路4.0Ω (典型值) RON USB 2.0数据开关
- 集成过流和短路自动重试功能
- 高ESD保护(HVD+、HVD-、HVBUS)
- ±15kV人体模式
- ±15kV IEC 61000-4-2气隙放电
- ±8kV IEC 61000-4-2接触放电
- 集成Apple iPhone 1.0A专用充电模式
- 集成Apple iPad 2.1A专用充电模式
- USB-IF BC1.2充电下行端口(CDP)和专用充电接口(DCP)模式
- 中国通信行业标准YD/T 1591-209
- 支持USB OTG
特性
AX16972/MAX16972A能够为内部低压USB数据线和USB电源线提供极高的ESD保护和短路保护，理想用于车载无线电、导航、互联产品以及USB集线器等应用。器件支持高速USB (480Mbps)和全速USB (12Mbps)操作。此外，器件还集成为消费电子设备快速充电的电路，支持Apple方法或高速USB主机充电器端口检测协议，支持USB OTG。
短路保护功能包括：HVBUS、HVD+和HVD-输出的对电池短路保护，以及HVD+和HVD-输出的对HVBUS短路保护。器件允许短路到高达+18V的电池电压。HVBUS输出端的对地短路保护和过流保护可有效保护内部BUS电源，使其不受过流故障的影响。
器件在所有输出保护引脚(HVBUS、HVD+和HVD-)提供高ESD保护(±15kV气隙放电和±8kV接触放电)。

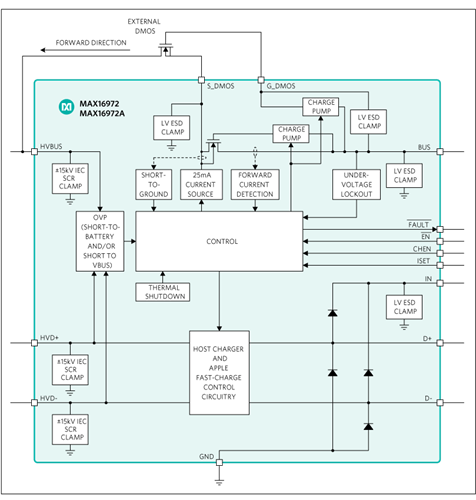

器件具有两路4.0Ω低导通电阻、高速USB开关和一路31mΩ低压限流BUS开关，并集成外部高压功率开关控制器。BUS开关可启动不符合USB规范的大容性负载。器件也具有使能输入、故障指示输出、集成Apple iPhone®/iPad®快充端接电阻，并集成主机充电器端口检测电路，支持USB 2.0电池充电规范1.2版。
器件采用16引脚、QSOP和16引脚(4mm × 4mm) TQFN封装，工作在-40°C至+105°C温度范围。MAX16972和MAX16972A可直接代替MAX16970、MAX16971、MAX16970A、MAX16971A、MAX16917、MAX16919和MAX16969器件。
应用
- 车载联网
- 车载无线电与导航
- 远程信息处理
- USB集线器
