说明

特性

USB兼容的收发器MAX13342E/MAX13345E设计为仅需最小的电路板面积和外部元件数量，就可为低压ASIC接口提供USB连接。该系列器件完全兼容USB 2.0规范，可全速(12Mbps)工作。收发器包括内部3.3V稳压器、D+端1.5kΩ内部上拉电阻以及内置±15kV ESD保护电路用于保护USB I/O端口(D+，D-)。MAX13345E还具有内部串联电阻，允许这些器件直接与USB连接器相连。

该系列器件可使用最低+2.3V的逻辑电源电压工作，以确保兼容低压ASIC。低功耗模式可以将电流消耗降低至小于45µA。枚举功能允许器件在插入时从逻辑上与总线断开。

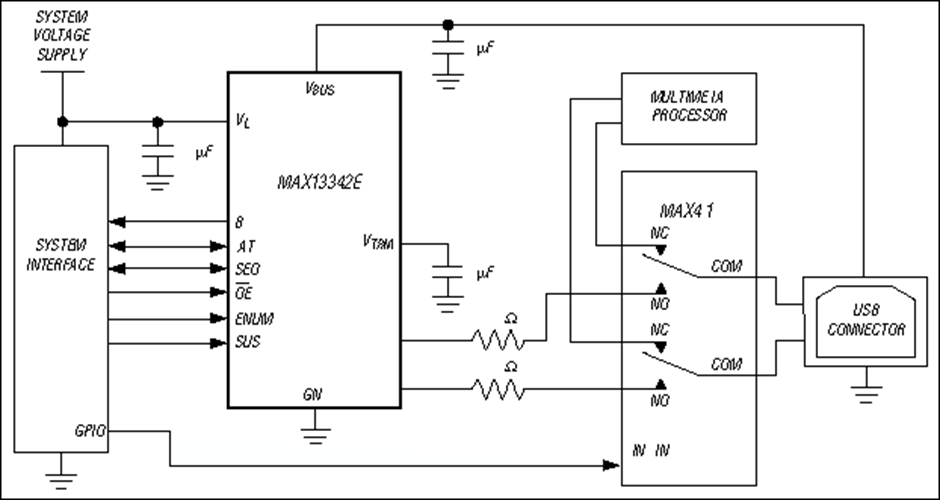

MAX13342E具有可控制的D+/D-端输出阻抗(2Ω最大值)，允许使用外部开关将两个不同的USB设备连接至一个USB连接器。MAX13345E的D+/D-端具有43.5Ω (最大值)内部电阻，可直接与USB连接器相连。

MAX13342E/MAX13345E具有DAT和SE0接口信号。这些收发器提供USB检测功能，监视USB的V_BUS是否存在并通过信号指示该状态。

该系列器件工作于扩展的-40°C至+85°C温度范围，提供UCSP™、2.0mm x 1.5mm和14引脚TDFN (3mm x 3mm)封装。

应用

• 蜂窝电话
• 数据托架
• MP3播放器
• PC外设
• PDA
