MAX4760

推荐新设计使用

宽带、四路DPDT开关

TI德州仪器 MAX4760 产品介绍

2026-04-14 0次

说明

符合USB 1.1和USB 2.0 (全速)信号开关要求
用于数据和音频信号切换
低电容数据开关
小于0.2ns的偏斜
-3dB带宽：150MHz (典型值)
0.2Ω (典型值)的通道间匹配度
0.8Ω (典型值)的导通电阻平坦度
满摆幅信号处理
0.03% (典型值) THD
+1.8V至+5.5V的电源范围
低电源电流，具有1.8V逻辑门限(MAX4760A/MAX4761A)
微小的36焊球UCSP (3mm x 3mm)封装
36引脚TQFN (6mm x 6mm)封装
-40°C至+85°C工作温度范围

特性

MAX4760/MAX4760A/MAX4761/MAX4761A (DPDT)模拟开关采用+1.8V至+5.5V的单电源供电。这两款开关具有54pF (典型值)的低电容，适合高速数据开关应用。

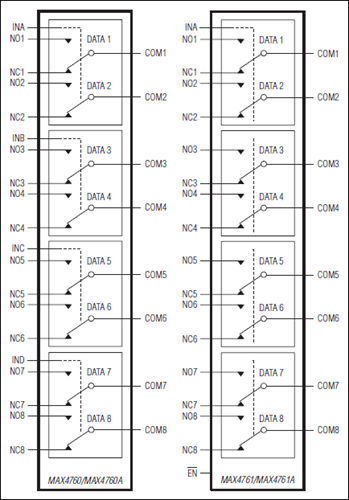

MAX4760/MAX4760A是四路双刀/双掷(DPDT)开关，MAX4761/MAX4761A是八路单刀/双掷(SPDT)开关。它们有8个导通电阻为2.0Ω (典型值)、低电容的开关用于切换音频和数据信号。MAX4760/MAX4760A有4个逻辑输入，可以控制成对的开关。MAX4761/MAX4761A有一个逻辑控制输入和一个用来禁止开关的使能输入(/EN)。

MAX4760/MAX4760A/MAX4761/MAX4761A采用微小的36引脚(6mm x 6mm) TQFN封装和36焊球(3mm x 3mm)晶片级封装(UCSP™)。

应用
