TI德州仪器 MAX1563 产品介绍

2026-04-14 0次

说明

电阻可编程的电流限(1A至4A)
自动复位功能节省系统功耗
20ms故障消隐电路
高有效/低有效的控制逻辑
故障指示输出
热过载保护
更小尺寸的4mm x 4mm薄型QFN封装(MAX1563)
3µA关断电流

特性

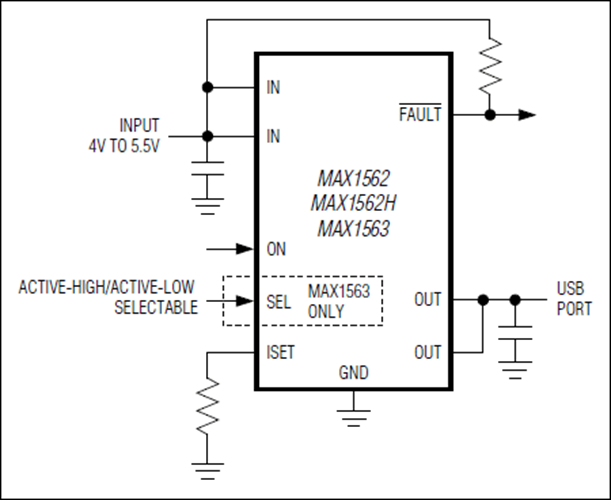

MAX1562/MAX1562H/MAX1563单路限流开关提供最高4A电流，用于驱动最多8个USB端口。它们工作于4V至5.5V的输入电源，正常工作和关断时分别仅消耗40µA和3µA的静态电流。

MAX1562/MAX1562H/MAX1563的自动复位功能可以在输出短路时将开关锁定在关断状态，减少系统功耗。当短路故障排除后，开关重新打开。故障消隐功能使电路忽略瞬时故障，例如当热插拔容性负载时所引起的瞬时过流，防止向主系统发出错误告警。故障消隐功能也可阻止该器件在向负载加电时发出故障信号。

MAX1562/MAX1562H/MAX1563提供一些安全功能以保护USB端口。内置的过热保护在管芯温度超过+160°C时关断开关。精确的内部限流电路在过流和短路状态下保护输入电源。漏极开路的故障信号(FAULT)在发生热过载、限流、欠压锁定(UVLO)或短路故障时向微处理器发出告警。

MAX1562具有一个/ON信号，MAX1562H具有高电平有效的ON使能输入。MAX1563具有可选的高电平有效或低电平有效逻辑控制使能。通过一个电阻，电流限可被编程在1A至4A范围。

MAX1562/MAX1562H采用8引脚SO封装，是与MIC2545A/MIC2549A引脚兼容的升级产品。MAX1563提供同样的功能和更高的电流性能，采用更小尺寸的12引脚(4mm x 4mm)薄型QFN封装。这些器件工作于扩展工业级温度范围(-40°C至+85°C)。可借助评估板加快设计进程。
