TI德州仪器 MAX4717 产品介绍

2026-04-14 0次

说明

符合USB 1.1标准的信号开关
2ns (最大)偏差
-3dB带宽：>300MHz
导通电容低于15pF
+1.8V至+5.5V单电源供电
4.5Ω R_ON (最大)开关(MAX4717/MAX4718)
- R_ON匹配度为0.3Ω (最大) (+3.0V电源)
- 平坦度为1.2Ω (最大) (+3.0V电源)
20Ω R_ON (最大)开关(MAX4718)
- R_ON匹配度为0.4Ω (最大) (+3.0V电源)
- 平坦度为1.2Ω (最大) (+3.0V电源)
可处理满摆幅信号
高关断隔离：-55dB (10MHz)
低串扰：-80dB (10MHz)
低失真：0.03%
兼容于+1.8V CMOS逻辑
+25°C时漏电流<0.5nA

特性

MAX4717/MAX4718为低电压、低导通电阻(R_ON)、双路单刀/双掷(SPDT)模拟开关，工作电压范围为+1.8V至+5.5V。这些器件专为USB 1.1及音频开关应用设计。

MAX4717为具有两路4.5Ω R_ON (最大)的SPDT开关，平坦度为1.2Ω、通道间匹配度为0.3Ω。MAX4718具有一路4.5Ω R_ON (最大) SPDT开关和一路20Ω R_ON (最大) SPDT开关。20Ω开关确保匹配度为0.4Ω、平坦度为1.2Ω。这些开关提供接通前先断开(1ns)特性，+2.7V供电时，t_ON小于80ns、t_OFF小于40ns。+2.7V至+3.6V供电时，数字逻辑输入兼容于+1.8V逻辑。

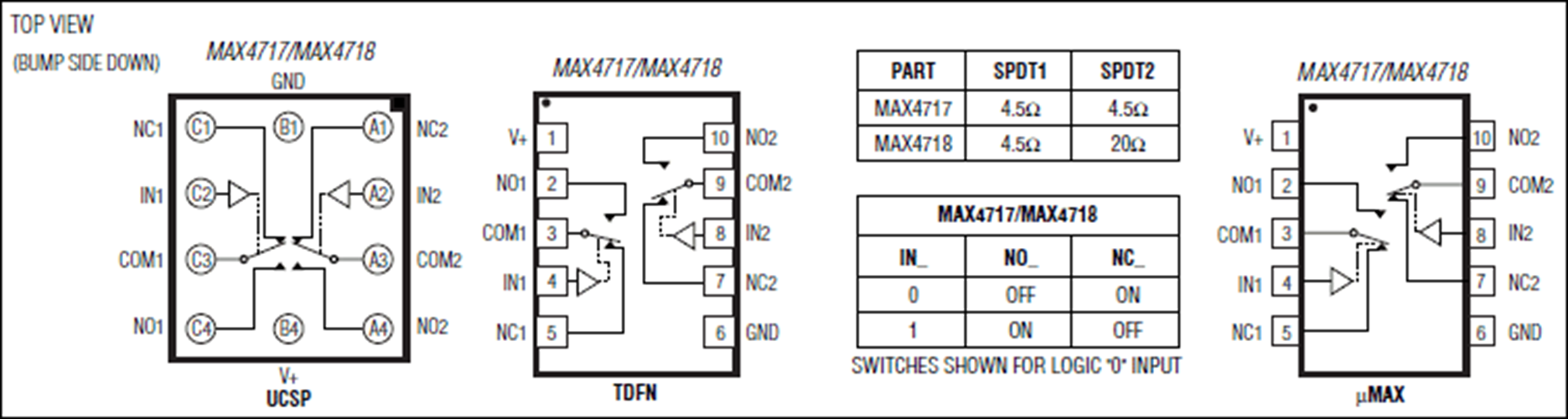

这些开关提供晶片级封装(UCSP™)，大大降低了对PCB面积的要求。芯片仅占2.0mm x 1.50mm的面积，同时具有一个4 x 3的焊求阵列，焊求倾斜0.5mm。另外，这些开关也提供10引脚µMAX®封装。
