TI德州仪器 MAX4917A 产品介绍
2026-04-14
0次
说明
- 保证100mA、200mA、300mA电流限制
- 热关断保护
- 反向电流保护
- 0.2Ω导通电阻
- 提供14ms屏蔽时间
- /FLAG故障报警
- 80µA工作电流
- 8µA闭锁电流(MAX4914B/MAX4915B/MAX4917B)
- 自动重试(MAX4915A/MAX4917A)
- 0.01µA待机电流
- 2.3V至5.5V单电源供电
- 欠压锁定
- 快速限流响应(5µs)
- 关断状态下具有低反向电流(典型值0.1µA)
- 微小的6引脚µDFN封装(2mm x 2mm)及5引脚SOT23封装
特性

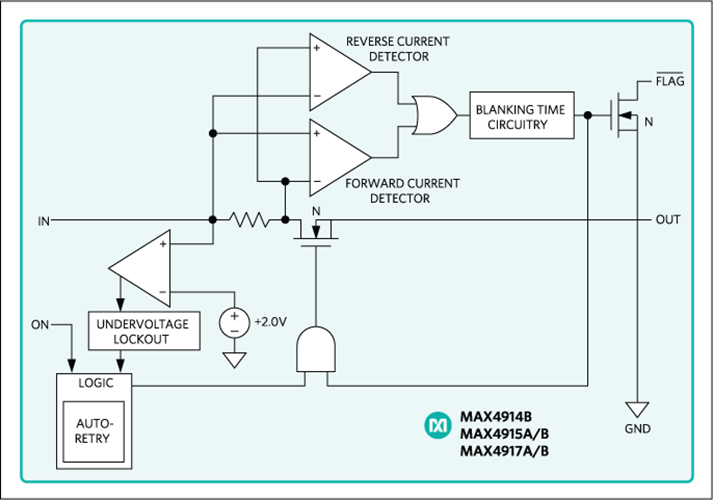

MAX4914B/MAX4915A/B/MAX4917A/B系列开关具有内部限流特性，可避免主器件由于负载故障而损坏。这些模拟开关均提供低至0.2Ω的导通电阻，工作电压范围为2.3V至5.5V。器件可确保100mA、200mA和300mA的电流限制，非常适合SDIO以及其它负载切换等应用。
当开关闭合，负载加载到端口时，提供14ms的屏蔽时间，以保证瞬态电压稳定建立。如果此时间过后，电流大于门限值，MAX4914B/MAX4915B/MAX4917B闭锁开关将锁存开关的断开状态，/FLAG报警信号用于通知微处理器。通过重新上电或触发ON引脚，可再次闭合开关。
MAX4915A/MAX4917A具有自动重试功能，此模式下，如果在屏蔽时间过后开关断开，器件将连续监测过载条件。过载消失后，开关将闭合，并且解除/FLAG报警。
MAX4914B采用微小的6引脚µDFN封装(2mm x 2mm)，MAX4915A/B和MAX4917A/B采用6引脚µDFN封装(2mm x 2mm)及节省空间的5引脚SOT23封装，这些器件工作于-40°C至+85°C扩展工业级温度范围。
应用
- 蜂窝电话
- GPS系统
- 手持式设备
- 笔记本电脑
- PDA与掌上电脑设备
- SDIO
- USB端口
