TI德州仪器 MAX4830 产品介绍

2026-04-14 0次

说明

确保限流：50mA、100mA
热关断保护
反向电流保护
0.7Ω导通电阻(MAX4826–MAX4831)
确保14ms的屏蔽时间
故障标志(/FFLG)
空载标志(/NOLD)
65µA电源电流
8µA闭锁电流
0.01µA关断电流
+2.3V至+5.5V电源电压范围
欠压锁定
快速限流响应时间
6引脚、µDFN封装(1mm x 1.5mm)

特性

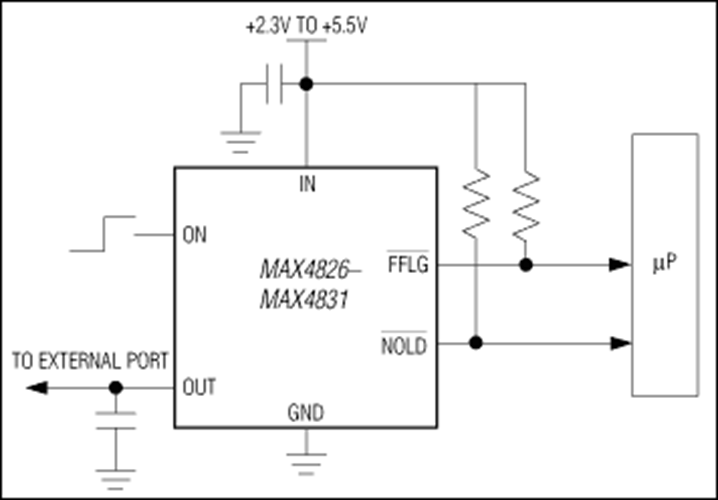

MAX4826–MAX4831系列开关具有内部限流功能，可避免主器件由于负载故障而损坏。这些模拟开关具有0.7Ω的低导通电阻，工作电压范围为+2.3V至+5.5V。该系列器件可确保实现50mA和100mA的限流功能，非常适用于负载切换应用。除了限流故障标志(/FFLG)外，该系列器件还提供开漏极空载标志指示(/NOLD)，当流过开关的电流小于10mA (MAX4826–MAX4829)或5mA (MAX4830/MAX4831)时，可以通知系统。

当开关接通并且端口连接有负载时，14ms的屏蔽时间可保证瞬态电压稳定下来。如果在屏蔽时间结束后，负载电流仍大于限流值，MAX4826/MAX4828/MAX4830将进入闭锁状态，此时开关断开，同时FFLG向微处理器发出报警信号。重新上电或触发ON引脚可再次接通开关。

MAX4827/MAX4829/MAX4831具有自动重试功能，在此模式下，屏蔽时间结束后开关会断开，然后持续检查是否存在过载状态。在故障状态消除之前，发出限流故障标志(/FFLG)并保持低电平。过载状态消失后，开关将保持接通状态。

MAX4826–MAX4831工作在-40°C至+85°C扩展级温度范围，采用微型、节省空间的、1mm x 1.5mm、6引脚µDFN封装。
