TI德州仪器 LTC3888 产品介绍

2026-04-14 0次

说明

与 PMBus/I²C 兼容的串行接口

监控电压、电流、温度和故障
数字可编程 V_OUT、容限, UV、OV、限流值、软启停和时序监控

可扩展到 16 相以上
4.5V ≤ VIN ≤ 26.5V, 0.3V ≤ VOUT ≤ 3.45V
±输出电压精度为 0.5％
可编程 PWM 环路补偿
精确 PolyPhase^® 均流

带 ECC 和故障记录功能的内部 EEPROM
DrMOS 输出电流监控器接口
DrMOS 温度/故障总线接口
DrMOS 栅极驱动电源监控器
负载阶越仿真
250kHz 至 1MHz 的内部或外部 PWM 时钟

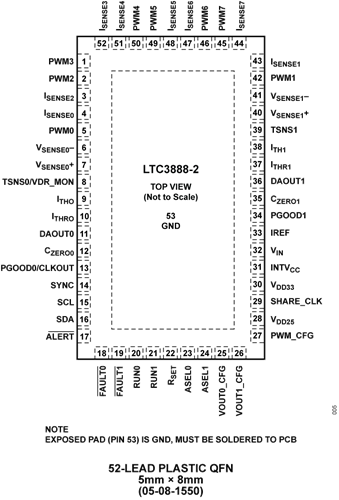

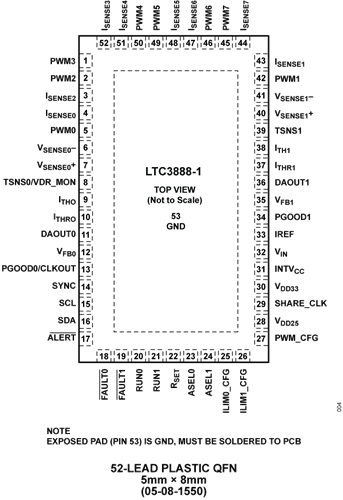

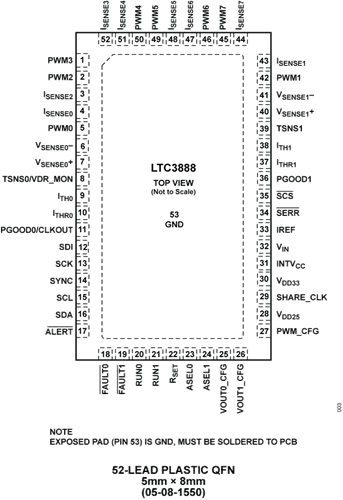

52 引脚 (5mm × 8mm) QFN 封装
符合汽车应用的 AEC-Q100 标准

特性

LTC3888/LTC3888-1/LTC3888-2是一款符合PMBus标准的双环路DC/DC同步降压开关稳压器控制器，具有八个可扩展相位，支持多种主/从配置。该控制器使用恒频电流模式架构，提供出色的瞬态响应和输出调节性能。每个PWM主机使用提供输出电流监控器的DrMOS器件，能够以多种相位配置产生0.3V至3.45V的输出电压。

PMBus配置和监测由LTpowerPlay^™软件提供支持。可编程环路补偿和内置负载阶跃仿真有助于根据输入电压和输出负载电容设置带宽。通过PMBus命令，可回读输入电压、输出电压和电流以及工作状态。工作参数可以通过PMBus命令设置，或存储在内部EEPROM供上电时使用。开关频率、相位配置、输出电压(LTC3888/LTC3888-2)、输出电流限值(LTC3888-1)和器件地址也可使用外部编程电阻进行设置。
