说明

具有用于控制和监视的数字接口的四数字可调模拟环路
宽输入电压范围：4.5V 至 16V
输出电压范围：0.5V 至 3.3V
整个温度范围内的最大支流输出误差为 ±0.5%
±电流回读精度为 4%：0°C 至 125°C
集成输入电流检测放大器
400kHz PMBus 兼容 I²C 串行接口
支持高达 125Hz 的遥测轮询频率
集成式 16 位 ΔΣ ADC
与多个模块并联均流

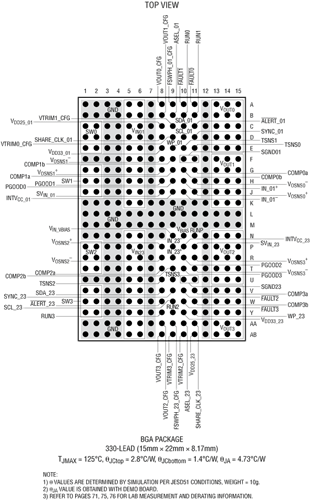

15mm × 22mm × 8.17mm BGA 封装

可读数据：
- 输入和输出电压、电流和温度
- 运行峰值、正常运行时间、故障和警告
- 板载 EEPROM 故障日志记录
可写数据和可配置参数：
- 输出电压、电压时序监控和容限
- 数字软启停斜坡、程序模拟回路
- OV/UV/OT、UVLO、频率和相位

特性

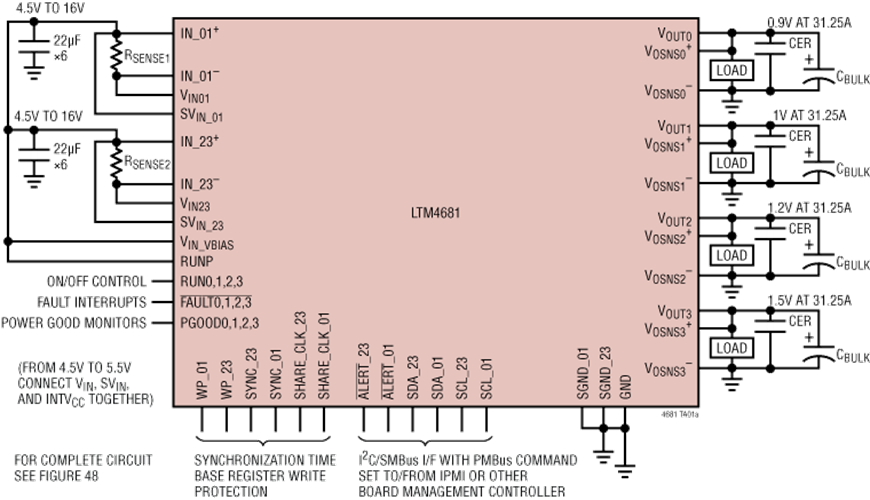

LTM4681 是一款四路 31.25A 或单路 125A 降压型 μModule®（电源模块）DC/DC 稳压器，它具有远程可配置性，并且能够通过 PMBus 对电源管理参数进行遥测监控。LTM4681 包含数字可编程模拟控制环路、高精度混合信号电路、EEPROM、功率 MOSFET、电感器和支持组件。

利用 LTM4681 的双线串行接口，能够以可编程压摆率和时序监控延迟时间对输出进行裕量设置、微调以及斜升和斜降。可以读取真实的输入电流检测、输出电流和电压、输出功率、温度、正常运行时间值和峰值。不需要对 EEPROM 内容进行自定义配置。在启动时，可以通过引脚复用电阻器来设置输出电压、开关频率和通道相位角分配。提供了 LTpowerPlay® GUI 以及 DC1613 USB 到 PMBus 转换器和演示套件。

LTM4681 采用 15mm × 22mm × 8.17mm BGA 封装，并具有兼容 SnPb 或 RoHS 指令的端子涂装。
