说明

特性

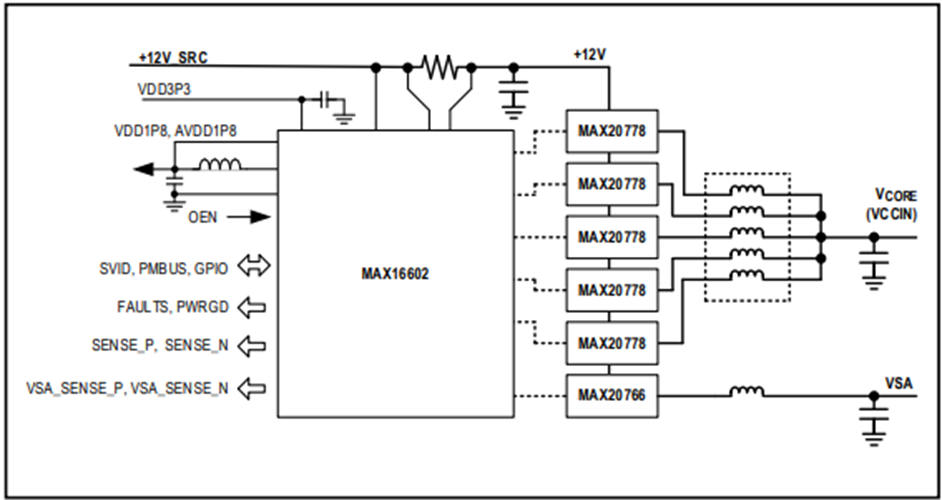

MAX16602 IC提供高密度、灵活且可扩展的解决方案，为AI内核或Intel^® VR13.HC服务器CPU供电。这款Maxim控制器IC采用耦合电感和智能功率级IC来实现高效内核稳压器，具有增强瞬态响应特性和低静态电流。在使用单相智能功率级的系统中，额外的单相输出可生成VSA轨。完整的电路是一个高效(8+1)多相同步降压转换器，具有广泛的状态和参数测量功能。该控制器还支持PWM并联，可控制多达16个相位。提供适当智能功率级IC选择的单个可扩展PCB设计可用于生产具有各种额定电流的稳压器。

该IC的架构简化了设计，减少了组件数量，支持高级电源管理和遥测功能，并在整个负载范围内提高了节能效果。实施自主切相，在整个负载范围内保持高效率。

有关保护和关断的稳压器参数可使用PMBus™协议通过串行接口进行设置和监控。每个智能功率级IC的功率级故障、输入和输出电压、输入和输出电流、输入功率以及温度，均可通过串行接口读取。关键故障保留功能可防止功率器件发生故障后出现放热事件。智能功率级IC通过模拟和数字信号与控制器IC通信，这些信号也可通过控制器IC中的寄存器读取。预设和用户配置在非易失性存储器(NVM)中编程。MTP可编程NVM电路允许进行七次现场修改。

3.3V至1.8V集成稳压器支持MAX16602和具有1.8V偏置电源的功率级IC。SNS_PS_BIAS监控还支持灵活的偏置和时序控制。

MAX16602采用56引脚、7mm x 7mm QFN封装。

应用

• 大电流多相稳压器
• - AI内核和XPU
• - VR13.HC CPU和内存
• - 图形处理器
• - 网络ASIC
• 服务器和工作站
• 企业级存储
• 通信和网络设备供电
