TI德州仪器 LTM4680 (single output) 产品介绍
2026-04-14
0次
说明
- 具有用于控制和监视的数字接口的
- 双路 30A 或单路 60A 数字可调模拟环路
- 宽输入电压范围：4.5V 至 16V
- 输出电压范围：0.5V 至 3.3V

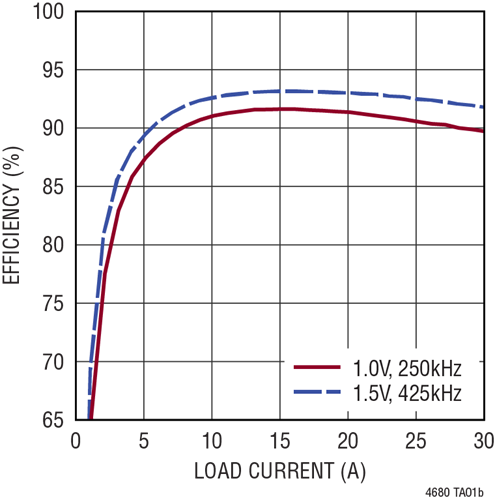

- 在 60A 时，从 12VIN 到 1VOUT 具有 90％ 满载效率
- 整个温度范围内的最大支流输出误差为 ±0.5%
- 电流回读精度为 ±2.5％（25°C 至 125°C）
- 集成输入电流检测放大器
- 400kHz PMBus 兼容 I2C 串行接口
- 支持高达 125Hz 的遥测轮询频率
- 恒频电流模式控制
- 与多个模块并联均流
- 引脚与 LTM4678 兼容

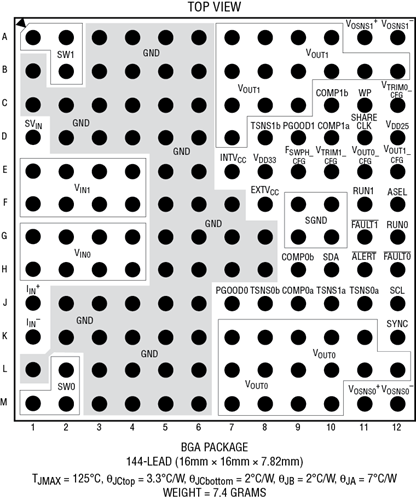

- 16mm × 16mm × 7.82mm BGA 封装
可读数据：
- 输入和输出电压、电流和温度
- 运行峰值、正常运行时间、故障和警告
- 板载 EEPROM 故障日志记录
- 输出电压、电压时序监控和容限
- 数字软启停斜坡、程序模拟回路
- OV/UV/OT、UVLO、频率和相位
特性

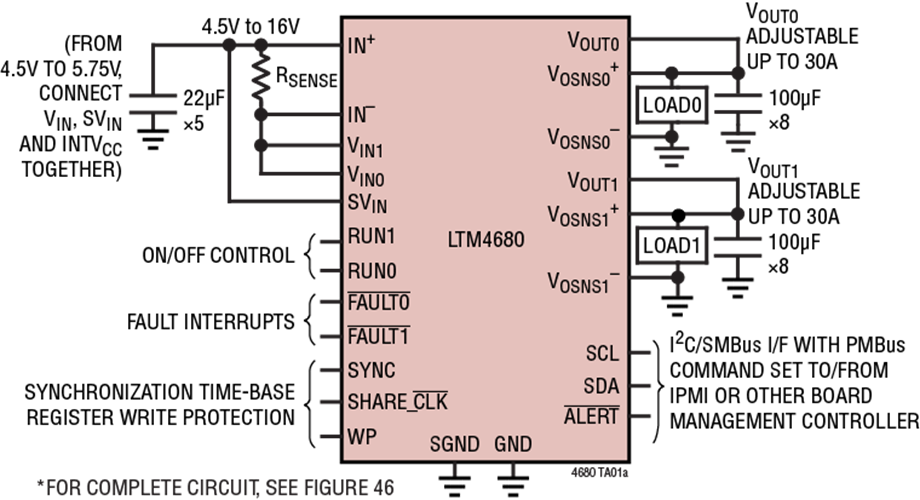

LTM4680 是一款双路 30A 或单路 60A 降压型 µModule® (电源模块) DC/DC 稳压器，其具有通过 PMBus (基于开放标准 I2C 的数字接口协议) 实现的远程可配置性及电源管理参数的遥测监察功能。LTM4680 包含数字可编程模拟控制环路、精准型混合信号电路、EEPROM、功率 MOSFET、电感器和支持组件。
LTM4680 的两线式串行接口允许以可编程转换速率和排序延迟时间对输出进行裕度调整、调谐以及斜坡上升和下降。可以读取真实的输入电流检测、输出电流和电压、输出功率、温度、正常运行时间和峰值。不需要对 EEPROM 内容进行自定义配置。在启动时，可以通过引脚搭接电阻器设定输出电压、开关频率和通道相位角分配。提供了 LTpowerPlay® GUI 以及 DC1613 USB 至 PMBus 转换器和演示套件。
LTM4680 采用 16mm × 16mm × 7.82mm BGA 封装，并可提供 SnPb 或符合 RoHS 指令的端子涂层。引脚与 LTM4678 兼容。
应用
- 原型制作、生产和现场环境中的系统优化、特性分析和数据挖掘
