TI德州仪器 LTM4700 (dual output) 产品介绍
2026-04-14
0次
说明
- 双通道 50A 或单通道 100A 数字可调输出，具有用于控制、补偿和监视的数字接口
- 宽输入电压范围：4.5V 至 16V
- 输出电压范围：0.5V 至 1.8V
- 在 100A 时，从 12VIN 到 1VOUT 具有约 90％ 满载效率
- 整个温度范围内的最大 DC 输出误差为 ±0.5%
- 电流回读精度为 ± 3% (在 25°C 至 125°C 的温度范围内)
- 集成输入电流检测放大器
- 符合 PMBus 标准的 400kHz I2C 串行接口
- 支持高达 125Hz 的遥测轮询频率
- 集成式 16 位 ∆Σ ADC
- 恒频电流模式控制
- 可实现多个模块的并联和均流
- 15mm × 22mm × 7.87mm BGA 封装
- 可读数据：
- 输入和输出电压、电流和温度
- 运行峰值、正常运行时间、故障和警告
- 内部 EEPROM 和 ECC 故障记录
- 可写数据和可配置参数：
- 输出电压、电压排序和裕度调节
- 数字软启 / 停止斜坡
- 优化模拟环路补偿
- 过压 (OV) / 欠压 (UV) / 过温 (OT)、欠压闭锁 (UVLO)、频率和调相
特性

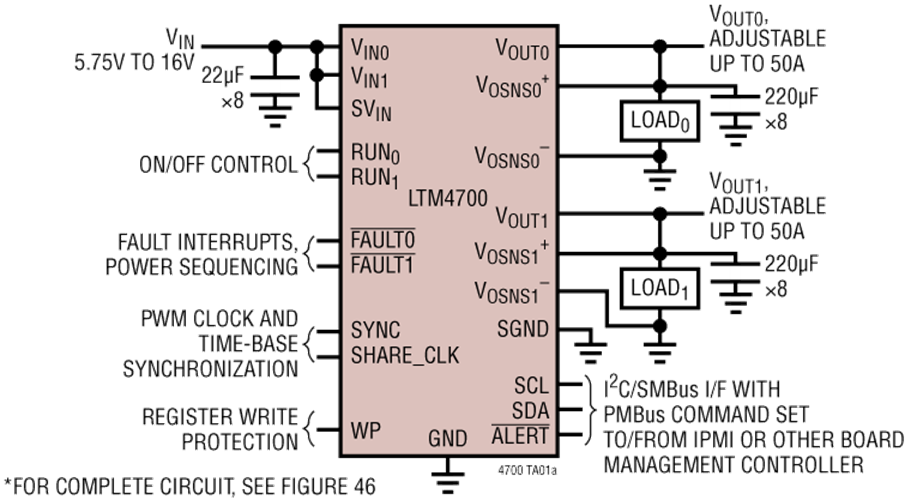

LTM4700 是一款双通道 50A 或单通道 100A 降压型μModule® (电源模块) DC/DC 稳压器，其具有通过 PMBus (一种基于 I2C 的开放标准数字接口协议) 实现的远程可配置性及电源管理参数的遥测监察功能。LTM4700 内置了快速模拟控制环路、精准型混合信号电路、EEPROM、功率 MOSFET、电感器和支持组件。LTM4700 产品视频可登录 ADI 网站观看。
LTM4700 的两线式串行接口允许以可编程转换速率和排序延迟时间对输出实施裕度调节、调谐以及斜坡上升和下降。输入和输出电流及电压、输出功率、温度、正常运行时间和峰值是可读的。不需要 EEPROM 存储内容的定制配置。在启动时，输出电压、开关频率和通道相位角分配可利用引脚搭接电阻器来设定。可提供 LTpowerPlay® GUI 和 DC1613 USB 至 PMBus 转换器以及演示套件。
LTM4700 采用 15mm x 22mm x 7.87mm BGA 封装，并可提供 SnPb 或符合 RoHS 标准的端子涂层。
应用
- 原型设计、生产和实地环境中的系统优化、特性分析和数据挖掘
- 电信、数据通信和存储系统
