说明

双路数字可调模拟环路，通过数字接口进行控制和监测
宽输入电压范围：4.5V至16V
输出电压范围：0.5V至3.4V
全温度范围内最大直流输出误差：±0.5%
电流回读精度：±3.5%，-20°C至125°C
亚毫欧姆DCR电流检测

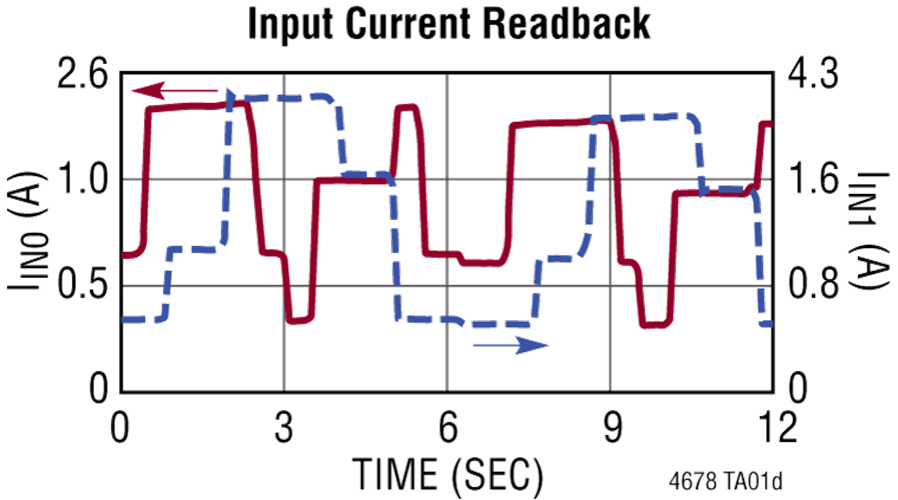

集成输入电流检测放大器
400kHz PMBus兼容I²C串行接口
支持高达125Hz的遥测轮询速率
集成16位∆Σ ADC
恒频电流模式控制
并联和均流高达250A

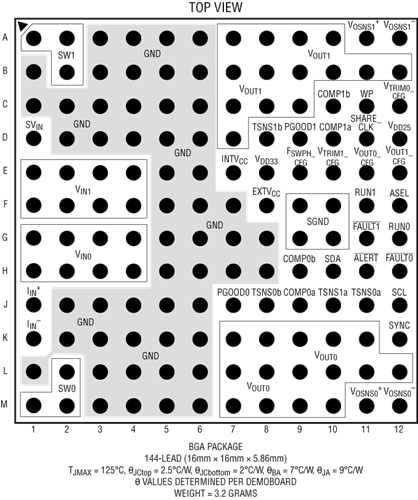

16mm × 16mm × 5.86mm CoP-BGA封装

可读数据

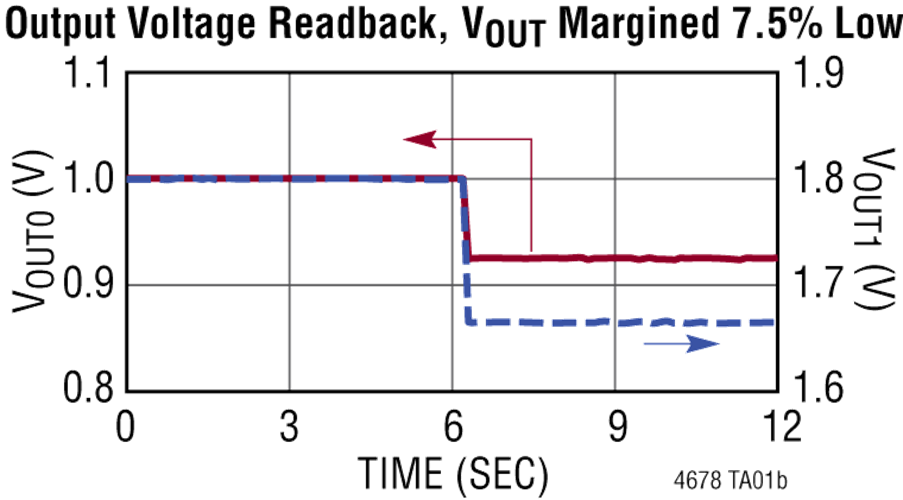

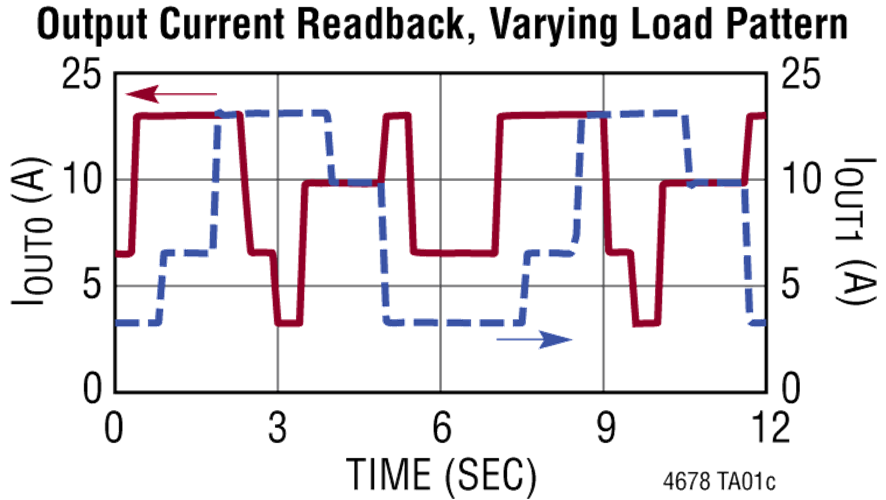

输入和输出电压、电流和温度
运行峰值、正常运行时间、故障和警告
板载EEPROM故障日志记录

可写数据和可配置参数

输出电压、电压时序控制和裕量调节
数字软启动/停止斜坡、程序模拟环路
OV/UV/OT、UVLO、频率和定相

特性

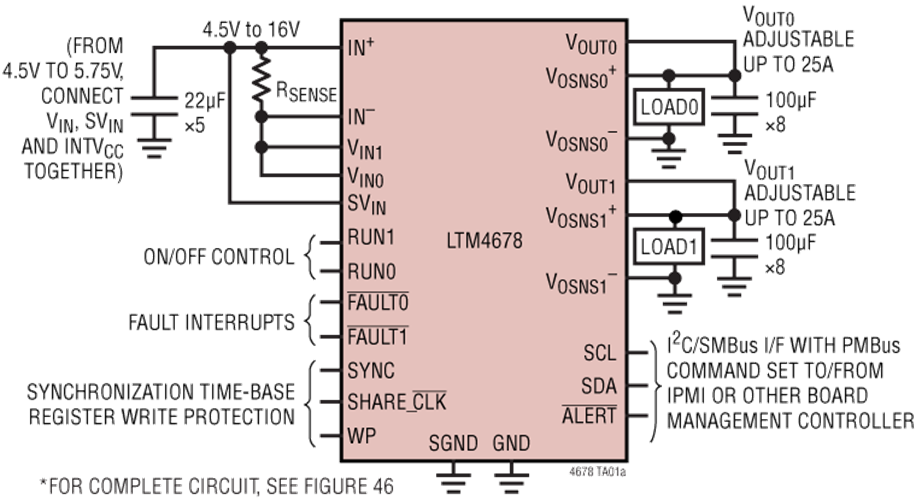

LTM4678 是一款双路 25A 或单路 50A 降压 μModule^®（电源模块）直流/直流稳压器，它具有远程可配置性，并且能够通过 PMBus（基于开放标准 I²C 的数字接口协议）对电源管理参数进行遥测监控。LTM4678 包含数字可编程模拟控制环路、高精度混合信号电路、EEPROM、功率 MOSFET、电感器和支持组件。

利用 LTM4678 的双线串行接口，能够以可编程压摆率和定序延迟时间对输出进行裕量设置、微调以及斜升和斜降。可以读取真实的输入电流检测、输出电流和电压、输出功率、温度、正常运行时间值和峰值。不需要对 EEPROM 内容进行自定义配置。在启动时，可以通过引脚复用电阻器来设置输出电压、开关频率和通道相位角分配。提供了 LTpowerPlay^® GUI 以及 DC1613 USB 到 PMBus 转换器和演示套件。

LTM4678 采用 16mm × 16mm × 5.74mm CoP-BGA 封装，并具有符合 SnPb 或 RoHS 指令的端子涂装。
