说明

具有用于控制和监视的数字接口的双快速模拟环路
输出电压范围：0.5V 至 3.6V
整个温度范围内的最大直流输出误差为 ±0.5%
每个通道 10A 直流（典型值），峰值输出电流为 12A
10A 负载时电流回读精度为 ±5%
400kHz 兼容 PMBus 的 I²C 串行接口
集成式 16 位 ∆Σ ADC
支持高达 125Hz 的遥测轮询率
恒频电流模式控制
并联均流多模块
支持所有 7 位从站地址
嵌入式，与双通道 9A LTM4675、双通道 13A LTM4676A 和双通道 18A LTM4677 引脚兼容

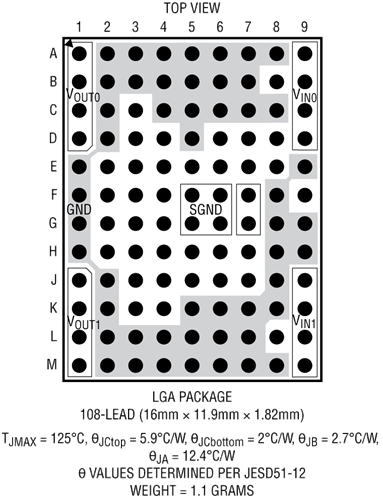

16mm × 11.9mm × 1.82mm LGA 封装

可读数据：

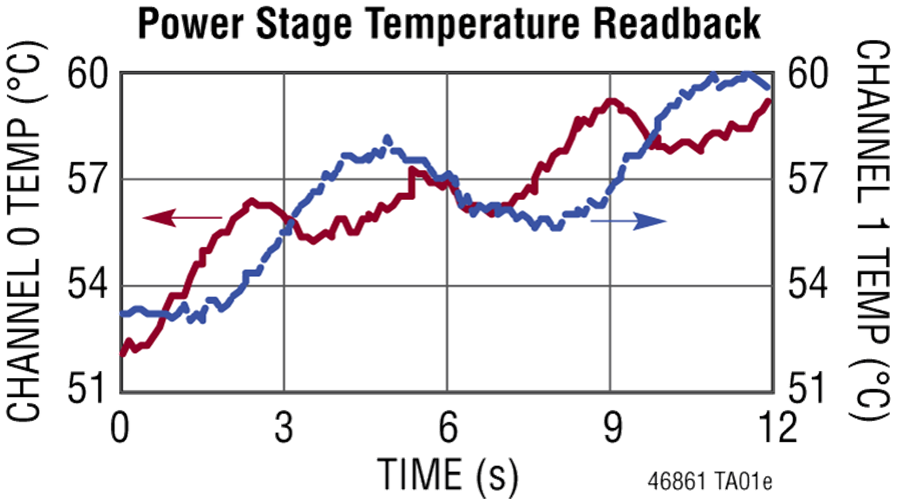

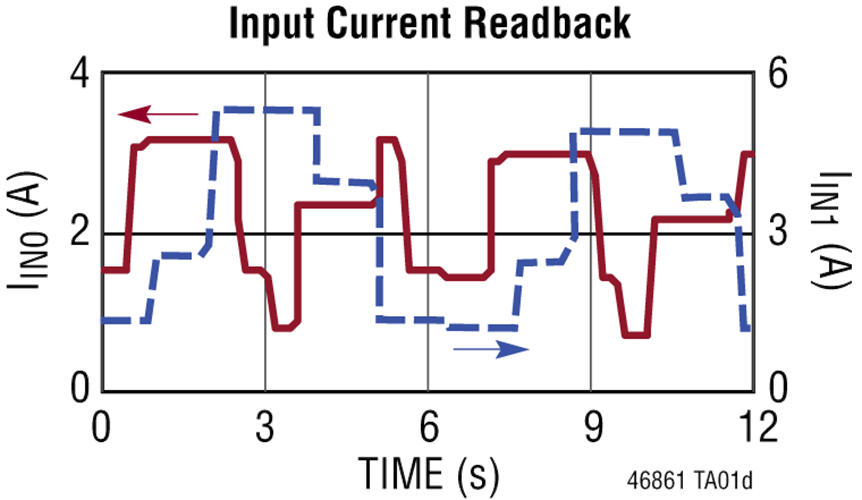

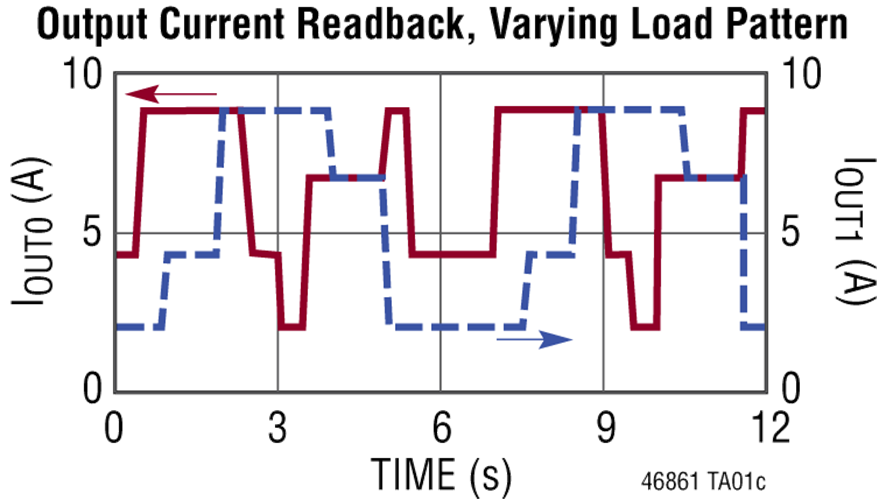

输入和输出电压、电流和温度
运行峰值、正常运行时间、故障和警告
板载 EEPROM 故障日志记录，带有纠错码（ECC）

可写数据和可配置参数：

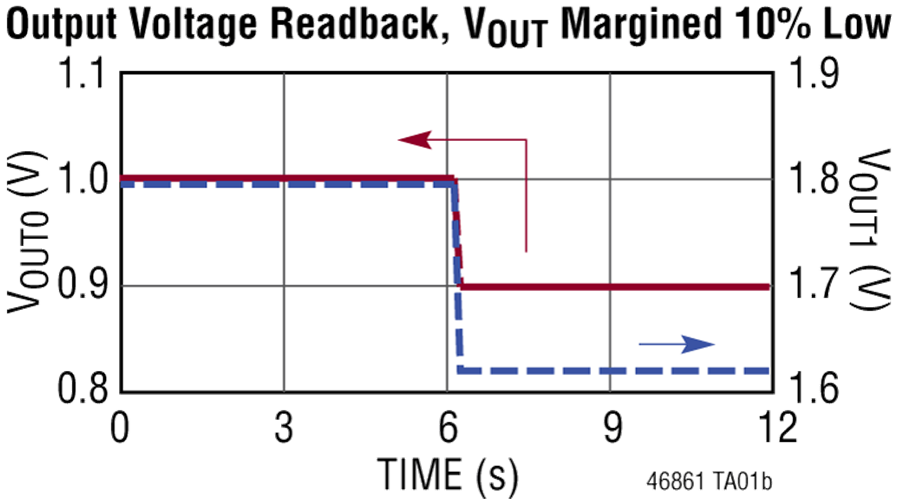

输出电压、电压时序监控和容限
数字软启停斜坡
OV/UV/OT、UVLO、频率和相位

特性

LTM4686 是一款双通道 10A（峰值电流 12A）或单通道 20A（峰值电流 24A）降压型 µModule^® （微模块）DC/DC 稳压器，开启时间为 39ms 。它具有远程可配置性，并且能够通过 PMBus—（基于开放标准 I²C 的数字接口协议）对电源管理参数进行遥测监控。LTM4686 包含快速模拟控制环路、高精度混合信号电路、EEPROM、功率 MOSFET、电感器和支持组件。

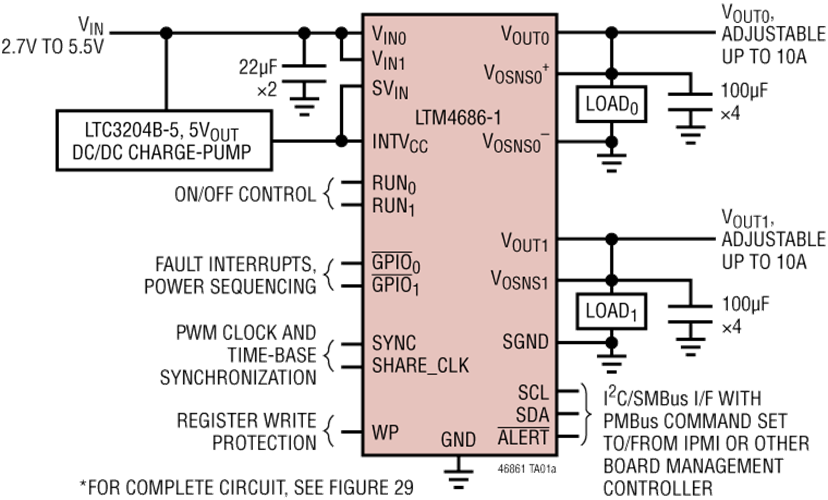

LTM4686’的 2 线串行接口支持电压裕量调整和时序监控，并支持遥测回读电流、电压、功率、温度、正常运行时间和峰值。引脚复用电阻器可配置启动设置。提供了 LTpowerPlay^™ GUI、DC1613 USB 到 PMBus 转换器、DC2086 编程适配器和演示套件。运行电压为 5V_IN 或供电电压为 5V_AUX 至 SV_IN 的应用需使用 LTM4686-1。否则，需使用 LTM4686。

LTM4686 采用不含铅并且符合 RoHS 指令的 16mm × 11.9mm × 1.82mm LGA 封装。

应用
