TI德州仪器 LTC2980 产品介绍

2026-04-14 0次

说明

可对16个电源进行时序控制、微调、裕量调节和监控
管理故障，监控遥测并创建故障日志
PMBus^™兼容命令集
由LTpowerPlay^® GUI提供支持

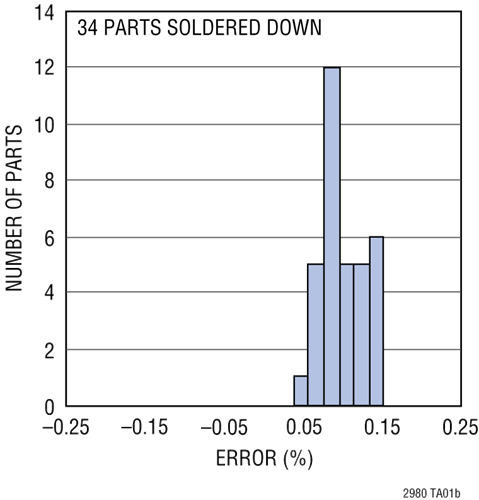

将电源裕量设置或调整电源至目标值的0.25%范围内
每通道快速OV/UV监控器
协调多个LTC PSM器件上的时序和故障管理

将故障自动记录到内部EEPROM
无需附加软件即可自动工作
内部温度和输入电压监控器
精确监控16个输出电压、两个输入电压和内部芯片温度
I²C/SMBus串行接口
可采用3.3V或4.5V至15V电源供电
可编程看门狗定时器
采用144引脚12mm × 12mm BGA封装

特性

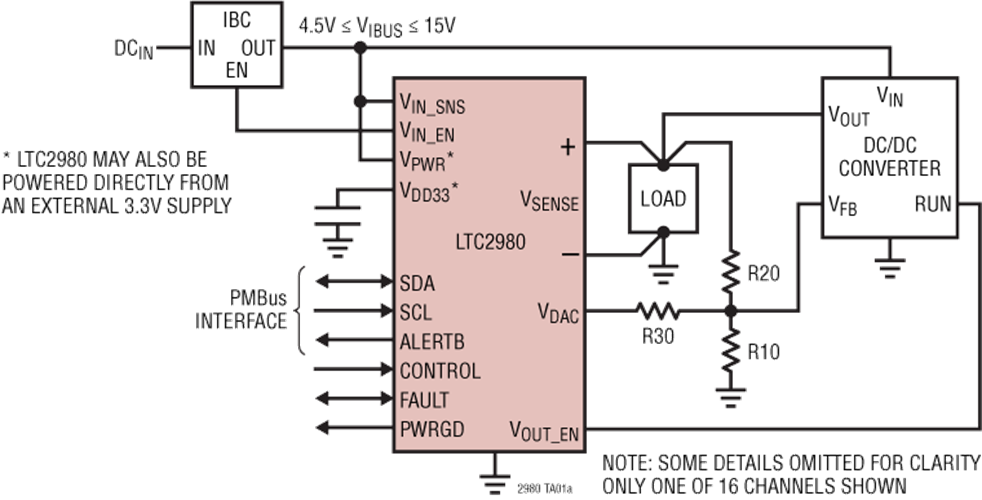

LTC2980 是一款 16 通道电源系统管理器，其用于排序、修整 (伺服)、裕度调节、监控、管理故障、提供远端采样和创建故障记录。PMBus 命令支持电源排序、精准负载点电压调节和裕度调节。DAC 采用一种专有软连接算法以较大限度地抑制电源扰动。监控功能包括针对 16 个电源输出通道和两个电源输入通道上的过压和欠压门限限值，以及过温和欠温限值。可编程故障响应能够利用 “在检测到故障之后执行重试操作” 的选项来停用电源。导致电源停用的故障会自动触发黑匣子 EEPROM 存储器记录故障状态及相关的远端采样。一个内部 16 位 ADC 负责监视 16 个输出电压、两个输入电压和芯片温度。此外，奇数通道还可配置以测量一个电流检测电阻器两端的电压。一个可编程看门狗定时器用于监视微处理器运作的失速状态，并在必要时使微处理器复位。单线式总线可在多个 LTC 电源系统管理 (PSM) 器件上实现同步。配置 EEPROM 支持自主型操作，并不需要额外的软件。
