TI德州仪器 LTM4676A (dual output) 产品介绍
2026-04-14
0次
说明
- 双通道、快速、模拟环路，通过数字接口进行控制和监测
- 宽输入电压范围：4.5V至26.5V
- 输出电压范围：0.5V至5.5V
- 全温度范围内最大直流输出误差：±0.5%
- 电流回读精度：±2.5%（10A负载时）
- 400kHz PMBus兼容I2C串行接口
- 集成16位ΔΣ ADC
- 支持高达125Hz的遥测轮询速率
- 恒频电流模式控制
- 多个模块可以并联且均流
- 支持所有7位从机地址
- 与双通道18A LTM4677引脚兼容

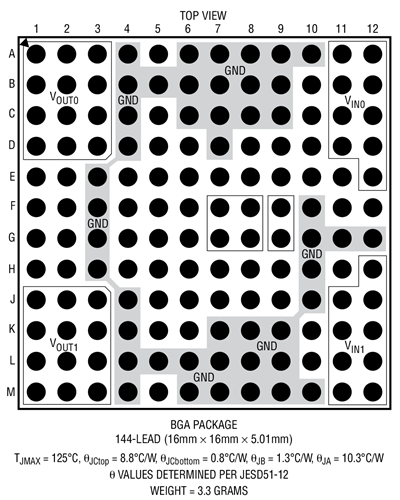

- 16mm x 16mm x 5.01mm BGA封装
可读数据：

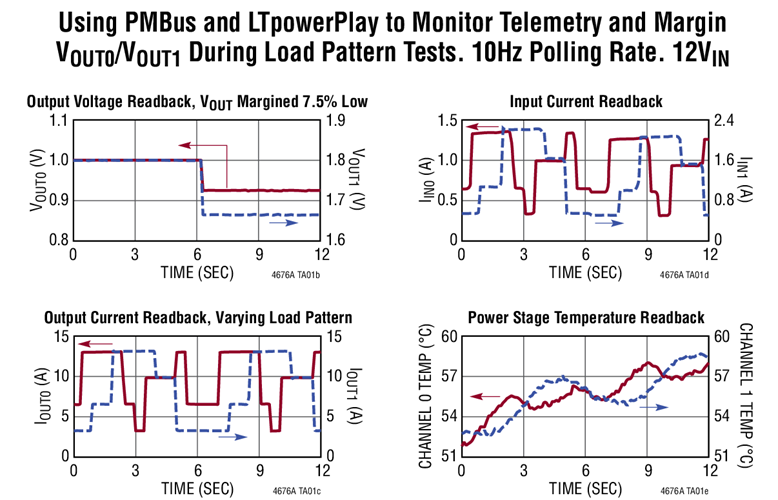

- 输入和输出电压、电流和温度
- 运行峰值、正常运行时间、故障和警告
- 具有ECC功能的板载EEPROM故障日志记录
可写数据和可配置参数：
- 输出电压、电压时序控制和裕量调节
- 数字软启停斜坡
- OV/UV/OT、UVLO、频率和定相
特性

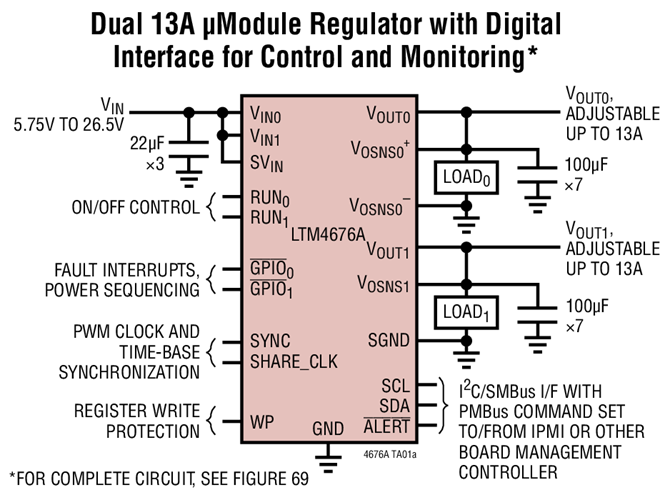

LTM4676A是一款双通道13A或单通道26A降压型 µModule®（微型模块）DC/DC稳压器，具有40ms的导通时间。它可以通过PMBus（基于I2C的开放标准数字接口协议）远程配置和遥测监控电源管理参数。LTM4676A包括快速模拟控制环路、精密混合信号电路、EEPROM、功率MOSFET、电感和配套组件。
利用LTM4676A的双线式串行接口，能够以可编程压摆率和时序监控延迟时间对输出进行裕量调整、微调以及斜升和斜降。输入和输出电流和电压、输出功率、温度、运行时间和峰值可读。启动时，输出电压、开关频率和通道相位角分配可通过引脚搭接电阻进行设置。现可提供LTpowerPlay™ GUI和DC1613 USB至PMBus转换器以及演示套件。
LTM4676A与LTM4676引脚兼容，并且是后者的性能改进版本。
| 产品型号 | 导通启动时间（最大值，ms） | VIN范围(V) | VOUT范围(V) | 引脚兼容 |
| LTM4676 | 170 | 4.5至26.5 | 0.5V 至4 (CH0) 0.5至5.5（两个通道） | 是 |
| LTM4676A | 70 | 4.5至17 | 0.5至5.5（两个通道） |
应用
- 原型设计、生产和现场环境中的系统优化、特性分析和数据挖掘
