TI德州仪器 LTM4677 (single output) 产品介绍
2026-04-14
0次
说明
- 双通道、快速、模拟环路并具有数字接口以用于控制和监视
- 宽输入电压范围：4.5V 至 16V
- 输出电压范围：0.5V 至 1.8V
- 在整个温度范围内具有 ±0.5% 的最大 DC 输出误差
- ± 2.5% 的电流回读准确度
- 引脚可兼容 LTM4676A (双通道 13A，单通道 26A)
- 符合 400kHz PMBus 标准的 I2C 串行接口
- 支持高达 125Hz 的远端采样轮询速率
- 集成型 16 位 ΔΣ ADC
- 恒定频率电流模式控制
- 可对多个模块进行并联和均流

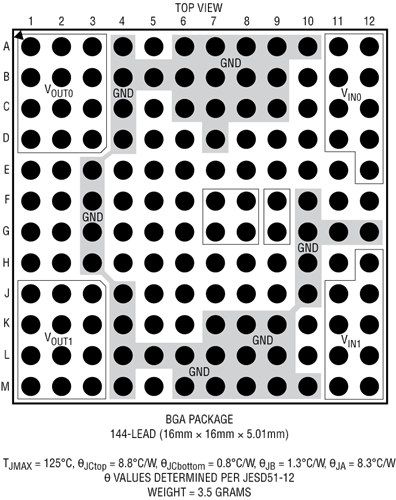

- 16mm x 16mm x 5.01mm BGA 封装
- 可读数据：

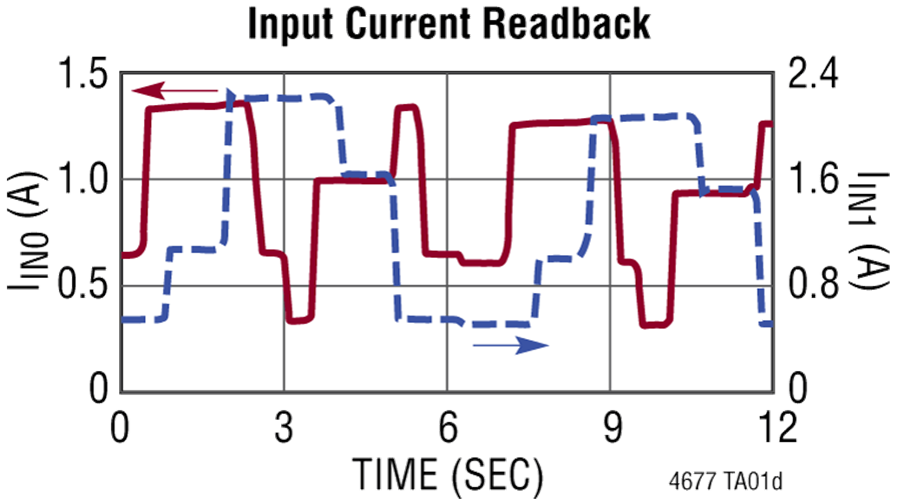

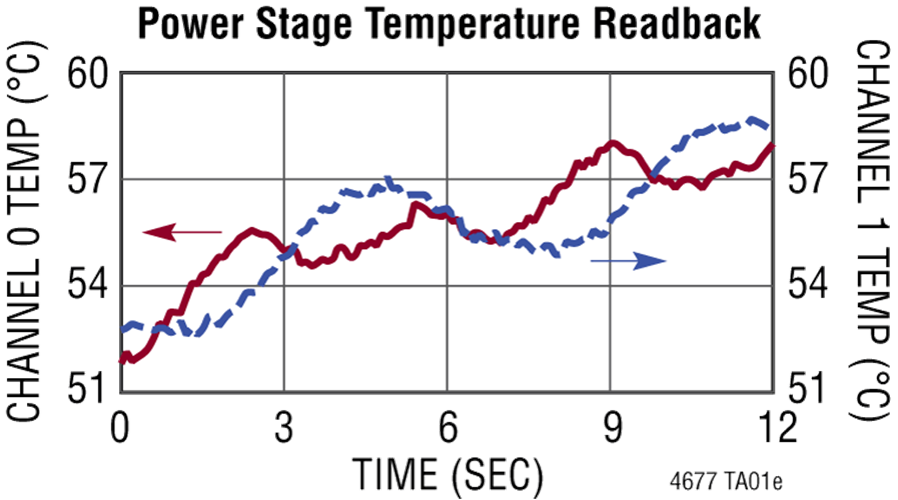

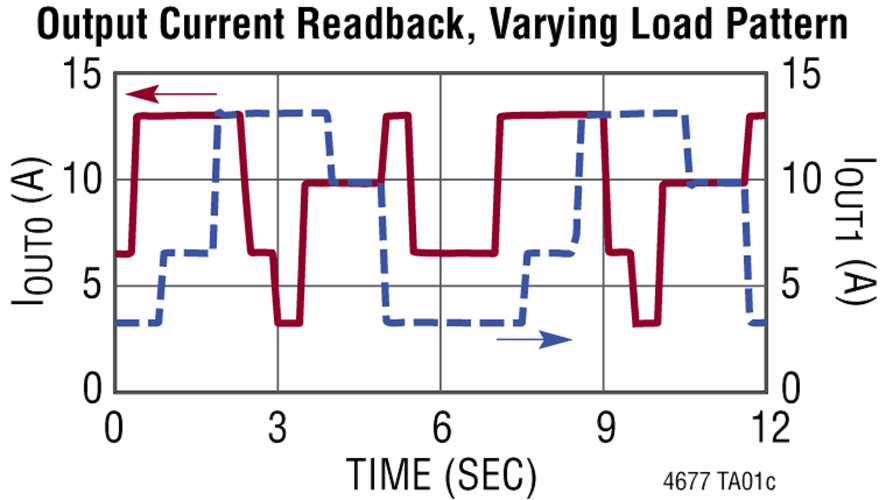

- 输入和输出电压、电流和温度
- 运行峰值、正常运行时间、故障和报警
- 具 ECC 的内置 EEPROM 故障日志记录
- 可写数据和可配置参数：

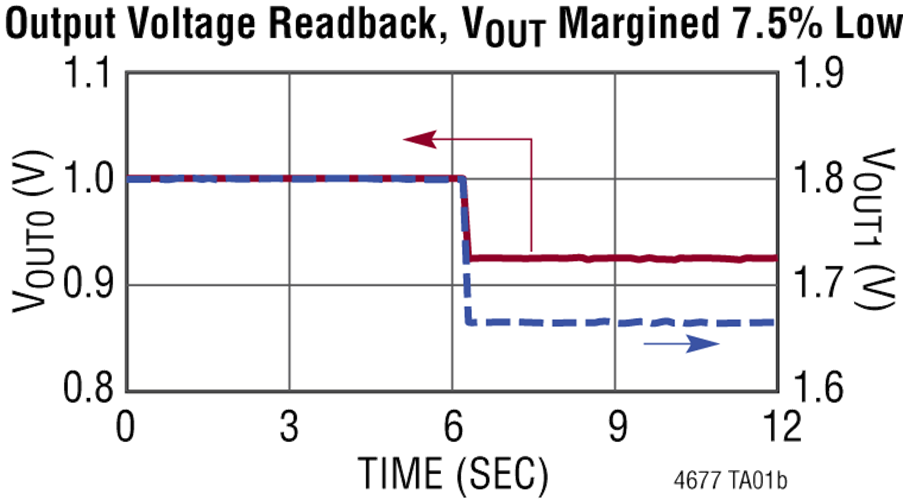

- 输出电压、电压排序和裕度调节
- 数字软起动 / 停止斜坡
- 过压 (OV) / 欠压 (UV) / 过温 (OT)、欠压闭锁 (UVLO)、频率和调相
特性

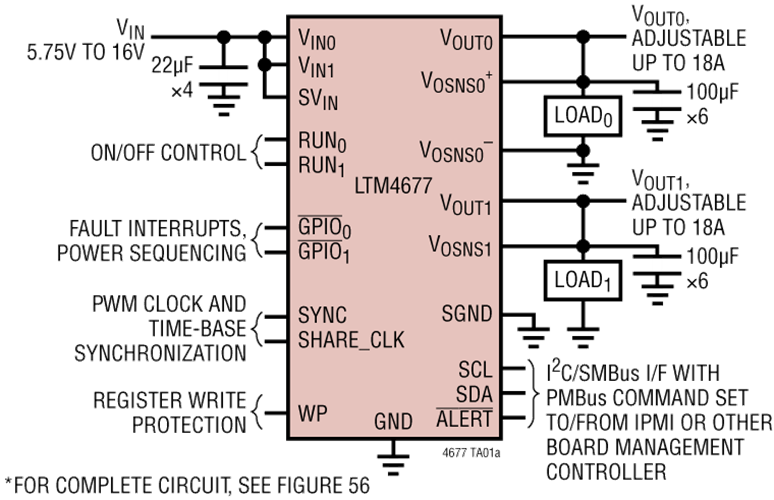

LTM4677 是一款双通道 18A 或单通道 36A 降压型 μModule® (微型模块) DC/DC 稳压器，具有 40ms 的接通时间。其具有通过 PMBus (一种基于 I2C 的开放标准数字接口协议) 实现的远程可配置性及电源管理参数的遥测监察功能。LTM4677 包括快速模拟控制环路、高精度混合信号电路、EEPROM、功率 MOSFET、电感器和支持组件。
LTM4677 的两线式串行接口允许以可编程摆率和排序延迟时间对输出进行裕度调节、调谐以及斜坡上升和下降。输入和输出电流和电压、输出功率、温度、正常运行时间和峰值是可读的。不需要 EEPROM 存储内容的定制配置。在启动时，输出电压、开关频率和通道相位角分配可利用引脚搭接电阻器来设定。可提供 LTpowerPlay™ GUI 和 DC1613 USB 至 PMBus 转换器以及演示套件。
LTM4677 的引脚可与 LTM4676A(双通道 13A) 相兼容，其采用 16mm x 16mm x 5.01mm BGA 封装，并可提供 SnPb 或符合 RoHS 标准的端子涂层。
应用
- 原型设计、生产和实地环境中的系统优化、特性分析和数据挖掘
- 电信、数据通信和存储系统
