TI德州仪器 ADP1055 产品介绍

2026-04-14 0次

说明

工作温度范围为−40 °C至+125 °C，125 °C时的EEPROM数据保持期限为15年
兼容PMBus修订版1.2
带命令屏蔽的32位密码保护
64个地址选择（16个基址，可扩展至64个）
6个PWM控制信号，625 ps分辨率
占空比双倍更新速率
数字控制环路（PID + 额外极点或零点可配置能力）
可编程环路滤波器（CCM、DCM、低温/正常温度）

频率同步
软启动和软停止功能
平均和峰值恒流模式
外部PN结温检测
4个GPIO（2个GPIO可配置为有源箝位PWM）
快速线路电压前馈
用于优化效率的自适应停滞时间补偿
扩展黑盒数据录制能力以记录故障
欲了解更多特性，请参考数据手册

特性

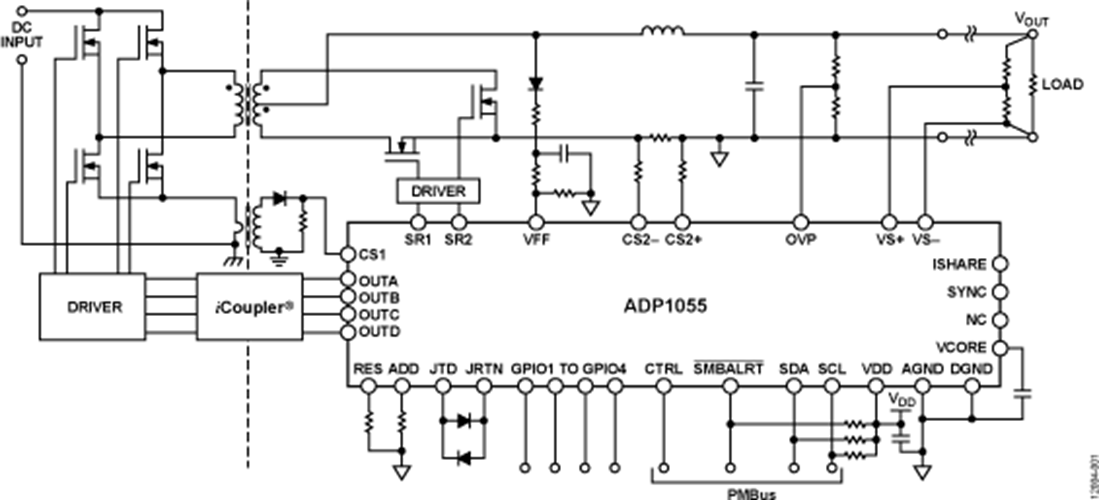

ADP1055是一款灵活、功能丰富的数字副边控制器，用于AC-DC和隔离式DC-DC副边应用。 ADP1055还为实现最低元件数量、较大灵活性和较少设计时间进行了优化。具体特性包括差分远程电压检测、原边和副边电流检测、脉宽调制(PWM)产生、频率同步、冗余OVP和均流。控制环路数字滤波器和补偿功能已集成至该器件，可通过PMBus接口编程。可编程保护功能包括过流保护(OCP)、过压保护(OVP)、欠压闭锁(UVLO)和外部过温保护(OTP)。

内置EEPROM可为集成环路滤波器、PWM信号时序、浪涌电流、软启动时序和时序控制提供全面编程选择。内置校验和与可编程保护电路使器件的可靠性得以增强。

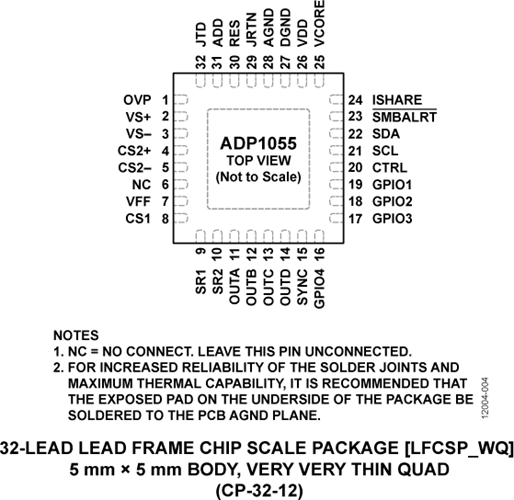

该器件还提供全面的用户界面(GUI)，便于进行环路滤波器特性设计和安全特性编程。 PMBus符合工业标准，可访问许多监控和系统测试功能。 ADP1055提供32引脚LFCSP封装，采用3.3 V单电源供电。
