TI德州仪器 LTC7063 产品介绍
2026-04-14
0次
说明
- 独特的对称浮栅驱动器架构
- 高抗扰度，可承受输入和输出地之间的 ±10V 接地差
- 140V 最大输入电压，独立于 IC 电源电压 VCC
- 6 V 至 14 V VCC 工作电压
- 4V 至 14V 栅极驱动器电压
- 0.8Ω 下拉，1.5Ω 上拉以快速开启/关闭
- 自适应直通保护
- 可编程死区时间
- 具有使能引脚的三态 PWM 输入
- VCC UVLO/OVLO 和浮动电源 UVLO
- 双驱动 N 通道 MOSFET
- 开漏故障指示器
- 提供耐热性能增强型 12 引脚 MSOP
- 通过 AEC-Q100 汽车应用认证
特性

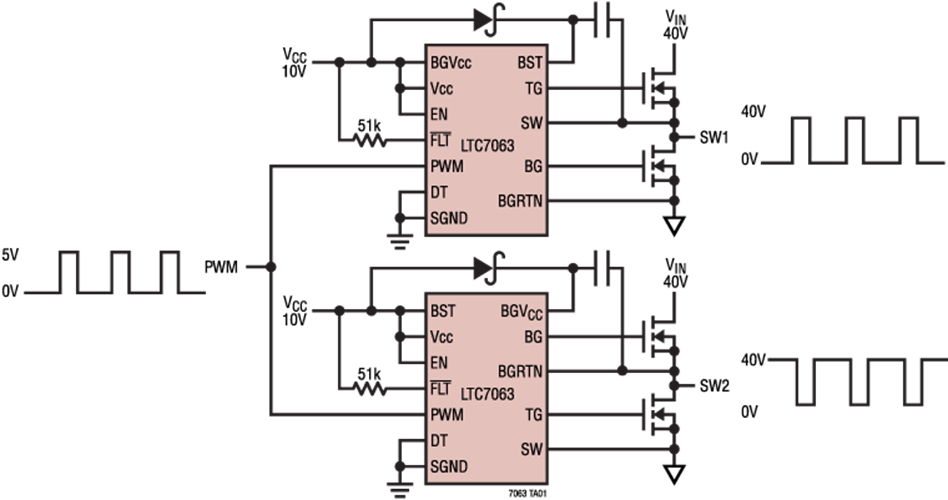

LTC7063驱动两个采用半桥配置的N通道MOSFET，电源电压高达140V。高端和低端驱动器可以驱动具有不同接地基准的MOSFET，提供出色的瞬变抗扰度。
其功能强大的0.8Ω下拉和1.5Ω上拉MOSFET驱动器可以使用较大的栅极电容高压MOSFET。其他特性包括UVLO、三态PWM输入、可调开启/关闭延迟和直通保护。
有关该产品系列中类似的驱动器，请参见下面的图表。
| 参数 | LTC7060 | LTC7061 | LTC7062 | LTC7063 |
| 输入信号 | 三态 PWM | CMOS/TTL 逻辑 | CMOS/TTL 逻辑 | 三态 PWM |
| 直通保护 | 是 | 是 | 否 | 是 |
| 绝对最大电压 | 115V | 115V | 115V | 150V |
| VCC 下降 UVLO | 5.3V | 4.3V | 4.3V | 5.3V |
应用
- 汽车和工业电源系统
- 电信电源系统
- 半桥和全桥转换器
