TI德州仪器 LTC7067 产品介绍
2026-04-14
0次
说明
- 独特的对称浮栅驱动器架构
- 高抗扰度，可承受 ±10 V 接地差
- 140 V 最大输入电压，独立于 IC 电源电压 VCC
- 5 V ~ 14 V VCC 工作电压
- 4 V ~ 14 V 栅极驱动器电压
- 0.8Ω 下拉， 1.5Ω 上拉以快速开启/关闭
- TTL/CMOS 兼容输入
- VCC UVLO/OVLO 和浮动电源 UVLO
- 双驱动 N 通道 MOSFET
- 漏极开路故障指示器（VCC UVLO/OVLO、栅极驱动器 UVLO 和热关断）

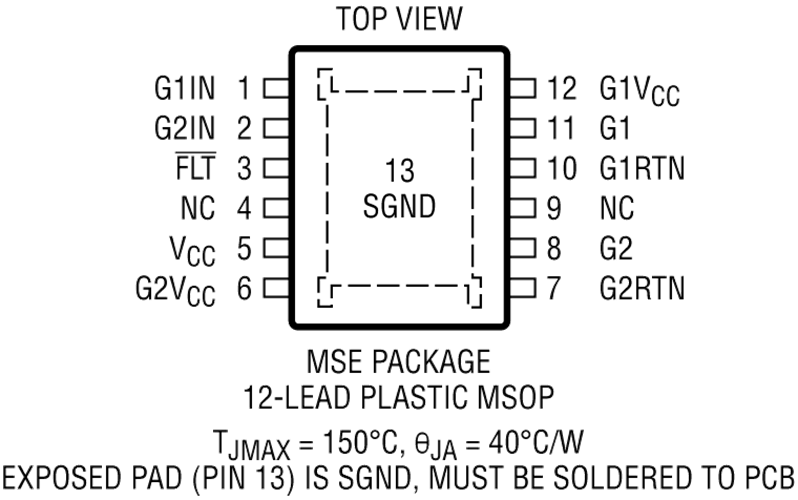

- 提供耐热性能增强型 12 引脚 MSOP
- AEC-Q100 适用于汽车应用
特性

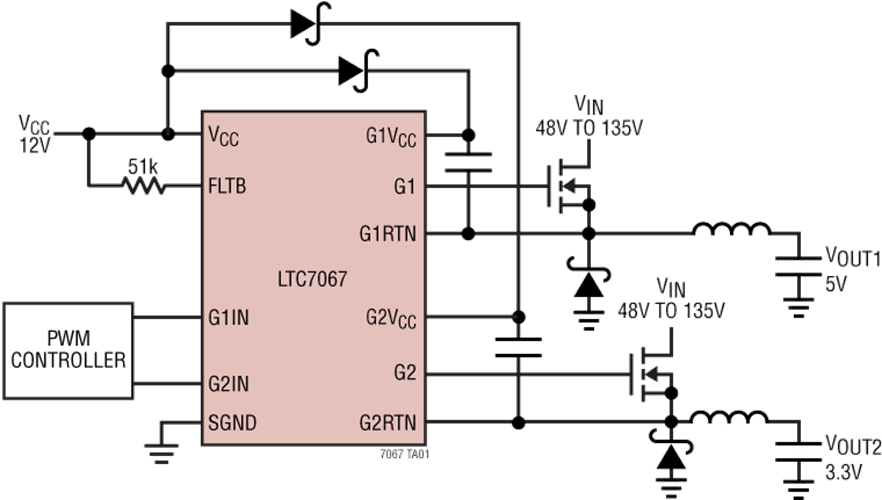

LTC7067驱动两个电源电压高达140V的高侧N通道MOSFET。两个驱动器都可以在不同的接地基准电压下工作，并提供出色的抗噪和瞬变抗扰度。两个驱动器保持对称且彼此独立，支持互补或非互补切换。
其功能强大的0.8Ω下拉和1.5Ω上拉MOSFET驱动器可以使用较大的栅极电容高压MOSFET。其他特性包括UVLO、TTL/CMOS兼容型输入和故障指示。
| 参数 | LTC7060 | LTC7061 | LTC7062 | LTC7067 |
| 输入信号 | 三态脉宽调制 | CMOS/TTL 逻辑 | CMOS/TTL 逻辑 | CMOS/TTL 逻辑 |
| 直通保护 | 是 | 是 | 否 | 否 |
| 绝对最大电压 | 115V | 115V | 115V | 150V |
| VCC 下降 UVLO | 5.3V | 4.3V | 4.3V | 4.3V |
