TI德州仪器 LTC7000 产品介绍
2026-04-14
0次
说明
- 宽工作VIN：3.5V至135V（绝对最大值为150V）

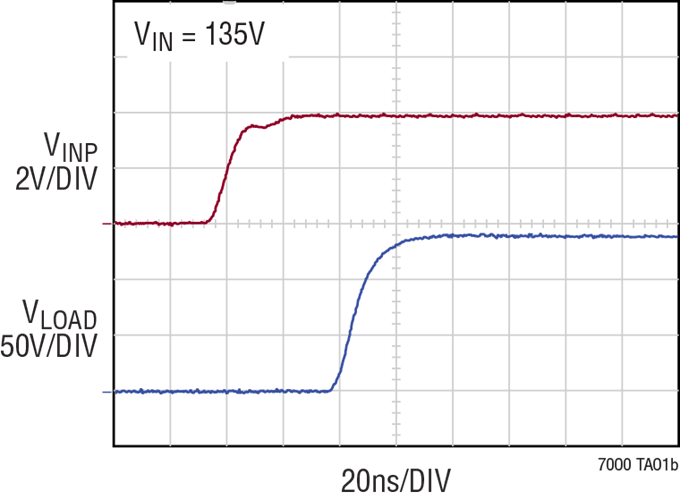

- 针对快速导通和关闭时间的1Ω下拉、2.2Ω上拉，具有35ns传播延迟
- 内部电荷泵，可实现100%占空比
- 短路保护
- 可调电流跳变阈值(LTC7000)
- 电流监控器输出(LTC7000)
- 自动重启定时器
- 开漏故障标志
- 可调导通压摆率
- 栅极驱动器电源电压为3.5V至15V
- 可调VIN欠压和过压闭锁(LTC7000)
- 可调驱动器电源VCC欠压闭锁
- 低关断电流：1µA
- CMOS兼容输入
- 散热增强型、支持高压的16引脚MSOP封装
- 通过AEC-Q100汽车应用认证
特性
LTC7000/LTC7000-1是一款快速高端N通道MOSFET栅极驱动器，采用高达135V的输入电压工作。它包含一个内部电荷泵，可全面增强外部N通道MOSFET开关性能，使其无限保持导通状态。
其功能强大的驱动器可在极短的转换时间内轻松驱动大型栅极电容，因而非常适合需要快速导通和/或关断时间的高频开关应用或静态开关应用。
当内部比较器检测到开关电流超过预设电平时，故障标志置位，开关在外部定时电容设置的一段时间后关闭。冷却周期后，LTC7000/LTC7000-1自动重试。
LTC7000/LTC7000-1采用散热增强型16引脚MSOP封装。
| LTC7000 | LTC7000-1 | LTC7000A | LTC7000A-1 | |
| 封装 | 16引脚MSOP MSE16 | 16引脚MSOP MSE16(12) | 16引脚MSOP MSE16 | 16引脚MSOP MSE16(12) |
| 高压引脚间距 | 0.157mm | 0.657mm | 0.157mm | 0.657mm |
| RUN/OVLO/ISET/IMON引脚 | 是 | 否 | 是 | 否 |
| INP上升后IMON启用 | 150μsec | N/A | <1μsec | N/A |
应用
- 静态开关驱动器
- 负载和电源开关驱动器
- 电子阀驱动器
- 高频高端侧栅极驱动器
