TI德州仪器 ADP3624 产品介绍

2026-04-14 0次

说明

与业界标准兼容的引脚排列
高电流驱动能力
精密阈值关断比较器
欠压闭锁(UVLO)和迟滞功能
过温警告信号
过温关断

3.3V兼容输入
上升时间和下降时间：10 ns（典型值，2.2 nF负载）
通道间传播延迟匹配
快速传播延迟
9.5 V至18 V电源电压(ADP3633/ADP3634/ADP3635)
4.5 V至18 V电源电压(ADP3623/ADP3624/ADP3625)
欲了解更多特性，请参考数据手册

特性

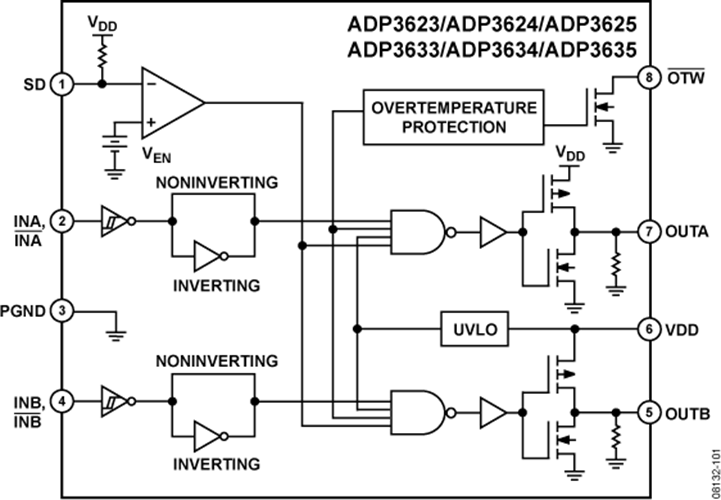

ADP3624/ADP3634是高电流、双通道高速驱动器系列，可驱动两个独立的N沟道功率MOSFET。该系列采用业界标准尺寸，但增加了高速开关性能，并且系统可靠性更高。

该系列内置温度传感器，提供两级过温保护：一是过温警告，一是结温极高时会发生过温关断。

关断(SD)功能由内部精密比较器产生，可快速启用或关断系统。。该功能可提供冗余过压保护，与主控制器设备内部的保护功能相配合；在发生过温警告事件时，也可安全关断系统。这些驱动器具有宽输入电压范围，因而能够兼容模拟和数字两种PWM控制器。。数字电源控制器采用低压电源供电，驱动器则采用电压较高的电源供电。ADP362x/ADP363x系列增加了欠压闭锁(UVLO)和迟滞功能，配合低压数字控制器使用时，可安全地启动和关断电压较高的电源。

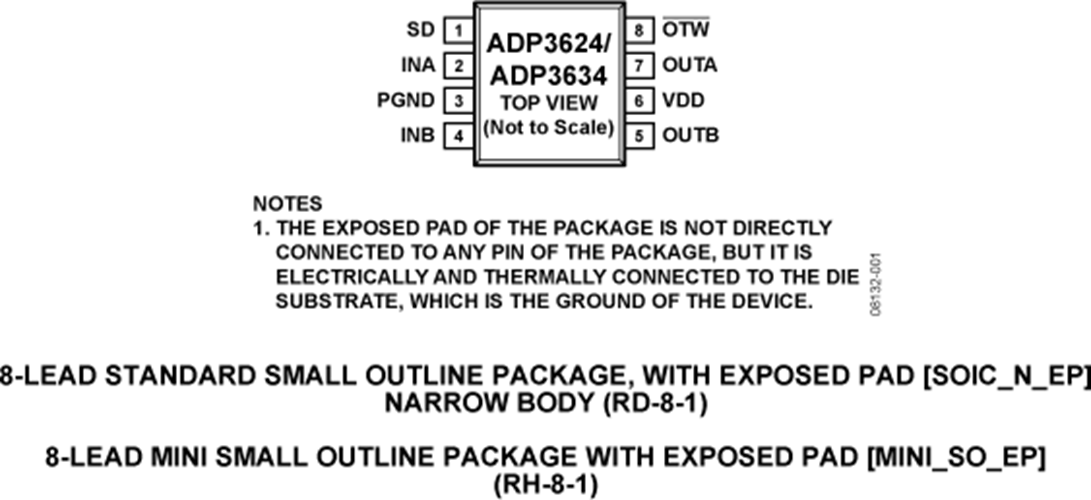

该系列器件提供散热增强型SOIC_N_EP和MINI_SO_EP两种封装，使得高频和电流开关速度可达到较大，而所需的印刷电路板(PCB)面积则很小。

应用

AC-DC开关模式电源

DC-DC电源

同步整流

电机驱动
