TI德州仪器 ADP3634 产品介绍

2026-04-14 0次

说明

兼容工业标准的引脚分布
大电流驱动能力
精密阈值关断比较器
UVLO，带滞后功能
过温报警信号
过温关断

3.3V兼容输出
负载为2.2 nF时的上升时间和下降时间：10 ns（典型值）
各通道间匹配的传播延迟
快速传播延迟
9.5 V至18 V电源电压（ADP3634）
4.5 V至18 V电源电压（ADP3624）
欲了解更多特性，请参考数据手册

特性

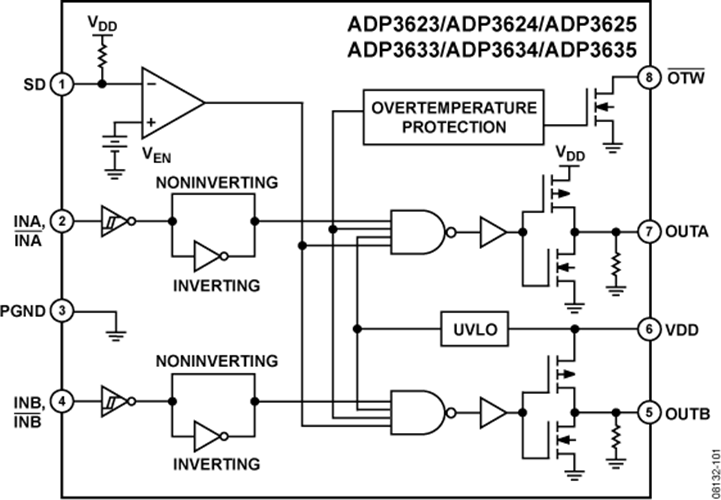

ADP362x/ADP363x是高电流、双通道高速驱动器系列，能够驱动两个独立的N沟道功率MOSFET。该系列采用工业标准尺寸，但增加了高速开关性能，并且系统可靠性更高。该系列集成了内部温度传感器并提供两重过温保护、过温警告以及结温极高时的过温关断功能。由内部精密比较器产生的SD功能，可快速启用或关断系统。

该功能可提供冗余过压保护，与主控制器内部的保护功能相配合，或在发生过温警告事件时可安全关断系统。宽输入电压范围使驱动器能够同时与模拟和数字PWM控制器兼容。

数字电源控制器从低压电源供电，驱动器从较高电压电源供电。ADP362x/ADP363x系列增加了UVLO和迟滞功能，与低压数字控制器配合使用时支持较高电压电源的安全启动和关断。

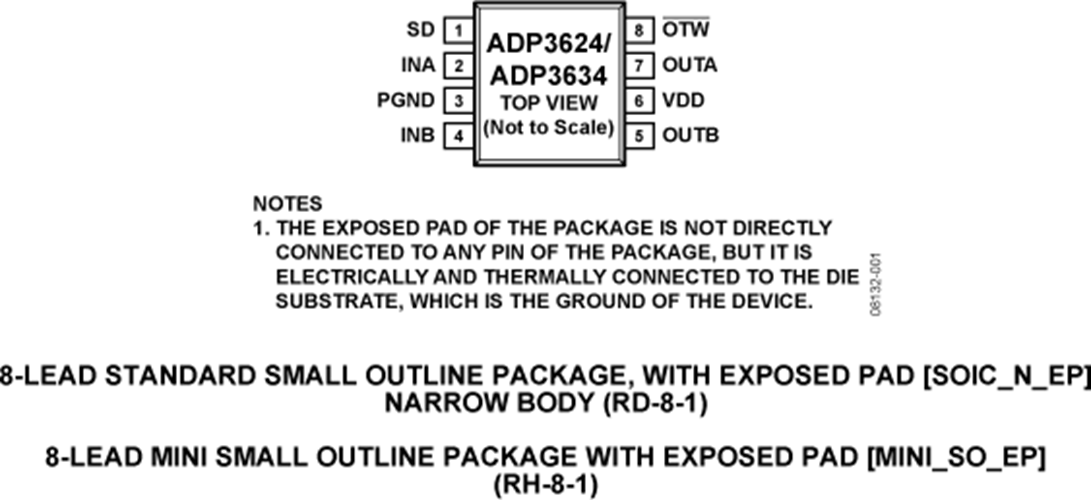

该器件系列采用散热增强型SOIC_N_EP和MINI_SO_EP封装，在较小印刷电路板（PCB）面积内较大限度地提升高频和大电流开关性能。

应用

AC-DC开关模式电源

DC-DC电源

同步整流

电机驱动
