TI德州仪器 MAX15024 产品介绍

2026-04-14 0次

说明

8A峰值吸入电流/4A峰值源出电流(MAX15024)
4A峰值吸入电流/2A峰值源出电流(MAX15025)
16ns传输延迟
4.5V至28V电源电压范围
内置可调节LDO用于栅极驱动振幅的控制和优化
独立的输出驱动器供电电源
独立的源出、吸入电流输出(MAX15024)
反相、同相输入具有匹配的延迟时间(MAX15024)
通道间延迟匹配(MAX15025)
CMOS或TTL逻辑输入具有滞回，有助于噪声抑制
-40°C至+125°C工作温度范围
热关断保护
1.95W增强散热的TDFN封装
经过AEC-Q100认证

特性

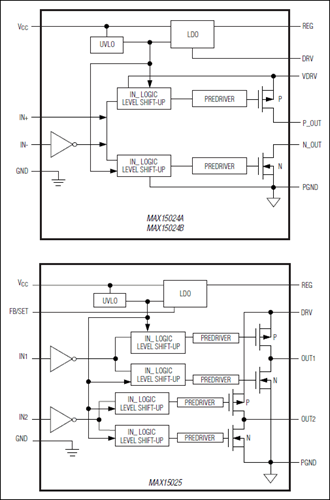

MAX15024/MAX15025单/双通道、高速MOSFET栅极驱动器，能够在高达1MHz的工作频率下驱动大的容性负载。MAX15024内部包括可源出、吸入电流的输出级晶体管，独立的输出分别控制外部MOSFET的上升和下降时间。MAX15024是单通道栅极驱动器，能够吸入8A峰值电流、源出4A峰值电流；MAX15025是双通道栅极驱动器，能够吸入4A峰值电流、源出2A峰值电流。集成可调节LDO电压稳压器用于栅极驱动振幅的控制和优化。

MAX15024A和MAX15025A/C支持晶体管-晶体管(TTL)逻辑电平输入，MAX15024B和MAX15025B/D支持CMOS逻辑电平输入。较强的电流源出/吸入能力、低传输延时以及增强散热的封装，使得MAX15024/MAX15025非常适合高频、大功率电路。MAX15024/MAX15025的工作电压为4.5V至28V，独立的输出驱动器供电输入提供了更高的灵活性，并允许软启动同步整流器的功率MOSFET。

MAX15024/MAX15025采用10引脚TDFN封装，工作在-40°C至+125°C汽车级温度范围。
