TI德州仪器 MAX5075 产品介绍
2026-04-14
0次
说明
- 电流馈电、推挽式驱动器子系统
- 可编程、精确的内部振荡器
- +4.5V至+15V单电源
- 双路±3A栅极驱动输出
- 在250kHz频率下，并且无容性负载时，工作电流为1mA
- 同步时钟频率选择
- 热增强型8引脚µMAX封装
- 工作温度范围为-40°C至+125°C
特性

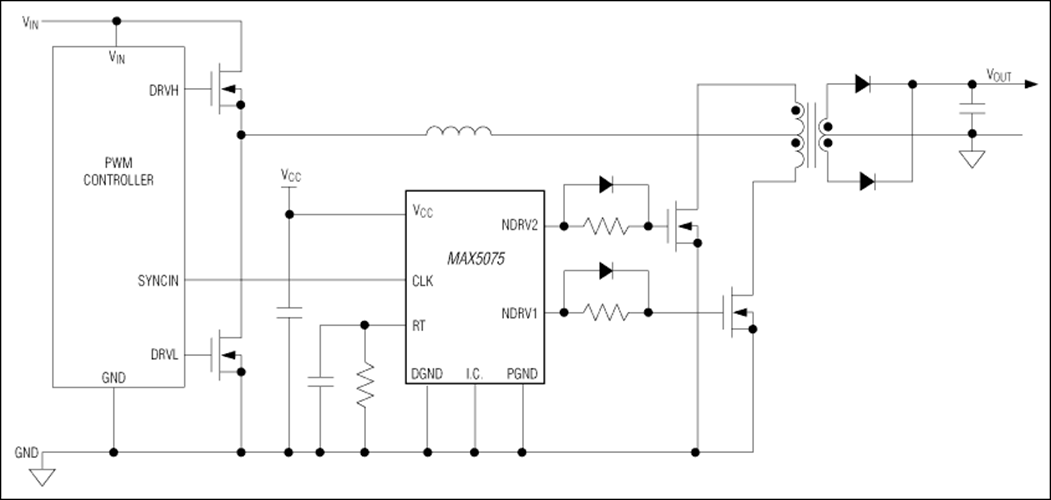

MAX5075是一款内置振荡器的+4.5V至+15V推挽式电流馈电拓扑驱动器子系统，适用于电信模块电源。该器件可驱动与中心抽头变压器原边相连的两个MOSFET，为副边提供隔离的负电压或正电压。该器件内部集成可编程的精确振荡器，具有同步时钟输出，可用于同步外部PWM调节器。通过单个外部电阻编程设置内部振荡器频率，范围为50kHz至1.5MHz。
MAX5075内部集成有峰值驱动电流为±3A和占空比为50%的双MOSFET驱动器。该MOSFET驱动器产生互补信号来驱动以地为参考的外部n沟道MOSFET。
MAX5075时钟输出频率与MOSFET驱动器频率的比值有1倍、2倍和4倍三种。MAX5075采用热增强型8引脚µMAX®封装，工作在-40°C至+125°C温度范围内。
应用
- 电流反馈、高效电源模块
- 电源子系统
- 推挽式驱动子系统
