TI德州仪器 MAX5048A 产品介绍

2026-04-14 0次

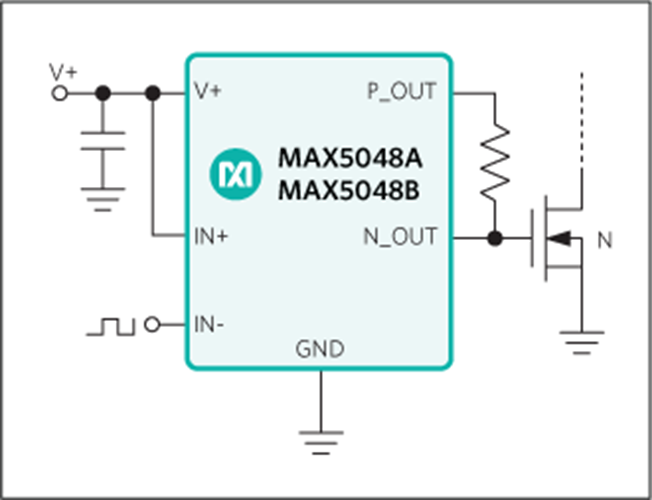

说明

独立的拉电流和灌电流输出，可控制上升和下降时间
+4V至+12.6V单电源
驱动电流峰值：7.6A（灌电流）/1.3A（拉电流）
0.23Ω n沟道开漏输出（灌电流）
2Ω p沟道开漏输出（拉电流）
传播延迟：12ns（典型值）
反相和同相输入之间的延迟时间保持匹配
V_CC/2CMOS (MAX5048A)/TTL (MAX5048B)逻辑输入
输入迟滞：1.6V
逻辑输入提供高达+14V电压保护（与V+电压无关）
低输入电容：2.5pF（典型值）
工作温度范围：–40°C至+125°C
6引脚SOT23和TDFN封装

特性

MAX5048A/MAX5048B均为高速MOSFET驱动器，能够提供7.6A/1.3A峰值灌/拉电流。这些器件接收逻辑输入信号并驱动一个大型外部MOSFET。MAX5048A/MAX5048B具有反相和同相输入，为用户控制MOSFET带来了更好的灵活性。两个独立输出以互补模式工作，有助于灵活控制开关接通和关断的速度。

MAX5048A/MAX5048B具有内部逻辑电路，可防止输出状态变化期间发生击穿。无论V+电压如何，逻辑输入都受保护，不会受高达+14V的电压尖峰影响。充分降低传播延迟时间，并在反相和同相输入之间匹配。MAX5048A/MAX5048B具有极快的开关时间和极短的传播延迟（12ns典型值），非常适合高频电路应用。

MAX5048A/MAX5048B采用+4V至+12.6V单电源供电，消耗的电源电流为0.95mA（典型值）。MAX5048A具有CMOS输入逻辑电平，而MAX5048B具有标准TTL输入逻辑电平。这些器件采用节省空间的6引脚SOT23和TDFN封装。
