说明

特性

MAX1822高侧电源使用稳压电荷泵产生比输入电源电压高11V的调节输出电压，为高侧开关和控制电路供电。对于通常需要高成本、低效的P沟道FET和PNP晶体管的电路，MAX1822支持在这些电路中使用低电阻N沟道MOSFET (FET)。高侧输出还意味着无需在+5V和其他低压开关电路中使用逻辑FET。

MAX1822的输入电源范围为+3.5V至+16.5V，典型静态电流仅为150µA，因此非常适合效率至关重要的各种线路和电池供电开关和控制应用。还提供了一个逻辑电平电源就绪输出(PR)，用于指示高侧电压达到了适当电平。

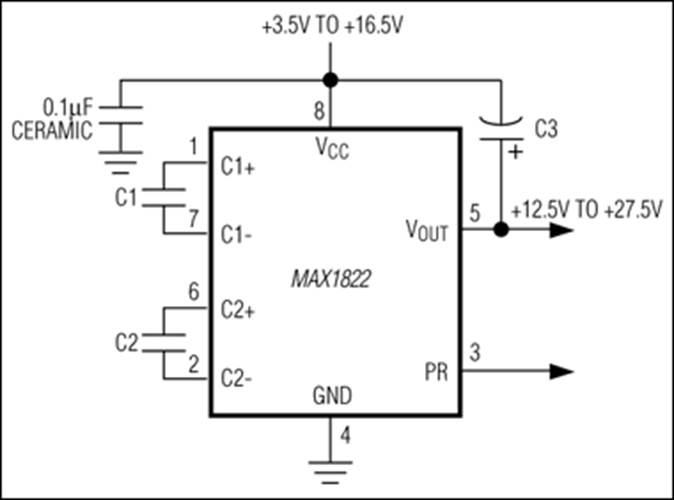

MAX1822采用8引脚SO封装，需要三个低成本的外部电容。MAX1822是MAX622的引脚兼容替代器件。

应用

• 电池管理
• H开关
• 具有n沟道FET的高端电源控制
• 低压差稳压器
• 便携式计算机
• 低电源电压的功率开关
• 震动电机驱动器
