TI德州仪器 LTC1156 产品介绍
2026-04-14
0次
说明
- 无外部充电泵组件
- 全面强化了 N 沟道功率 MOSFET

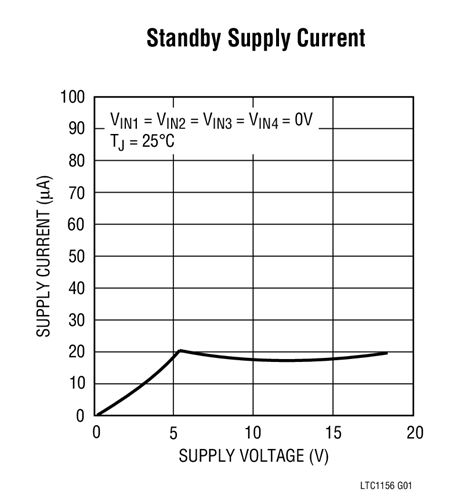

- 16μA 待用电流
- 95μA 导通电流
- 宽电源范围：4.5V 至 18V
- 受控接通和关断时间
- 可替代 P 沟道高压侧开关
- 可兼容标准逻辑器件系列

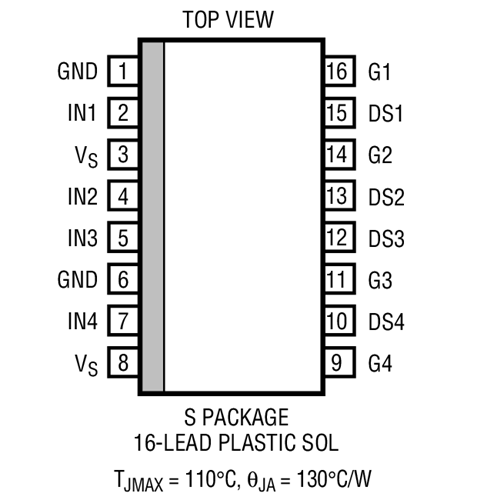

- 采用 16 引脚 SOL 封装
特性
LTC®1156 四通道高压侧栅极驱动器允许在高压侧开关应用中使用低成本的 N 沟道 FET。一个内部充电泵把栅极驱动电压提升至正电源轨以上，从而在未使用任何外部组件的情况下全面地强化了一个 N 沟道 MOS 开关。微功率操作 (具有 16μA 待用电流和 95μA 工作电流) 使其在几乎所有系统中使用时都能够实现较高的效率。
在该芯片内集成了独立的过流检测功能电路，以在发生短路时提供自动停机。可以给电流检测增添一个延时，以防止在高浪涌电流负载上引起误触发。
LTC1156 采用一个 4.5V 至 18V 电源供电工作，而且非常适合电池供电型应用，特别是在需要执行微功率“睡眠”操作的场合。

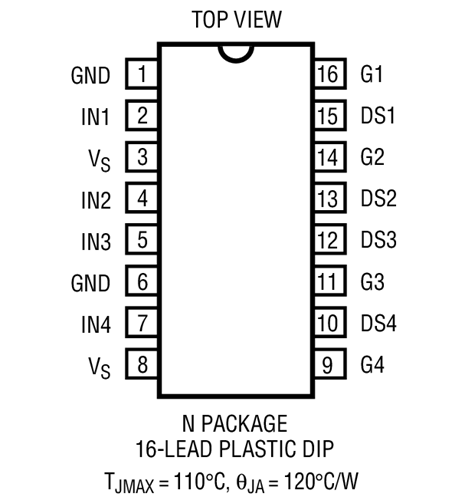

LTC1156 可提供 16 引脚 DIP 封装和 16 引脚 SOL 封装。

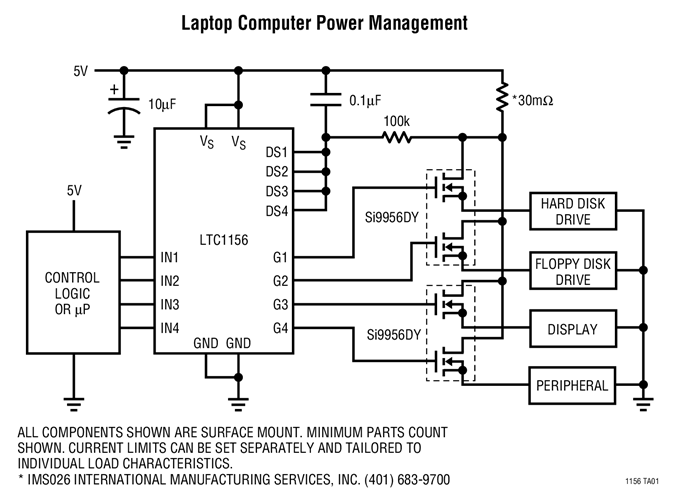

- 笔记本电脑电源切换
- SCSI 终端电源切换
- 蜂窝电话电源管理
- 替代 P 沟道开关
- 电池充电和管理
- 低频 H 桥驱动器
- 步进电机和 DC 电机控制
