说明

特性

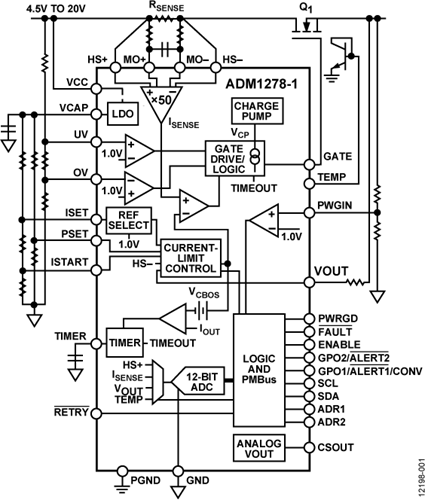

ADM1278是一款热插拔控制器，允许将电路板插入带电背板或从带电背板移除。 该器件还集成12位模数转换器(ADC)，可通过PMBus™接口来进行电流、电压和功率回读。 负载电流利用内部电流检测放大器测量，通过HS+引脚和HS−引脚测量电源路径内检测电阻两端的电压。 默认电流限值设置为20 mV，如果需要，可通过内部基准电压源至ISET引脚的电阻分压器网络对该限值进行调整。

ADM1278通过GATE引脚控制电源路径中外部N沟道FET的栅极电压，从而限制流经检测电阻的电流， 检测电压及负载电流维持在预设最大值以下。 ADM1278通过限制FET保持开启（电流处于最大值时）的时间保护外部FET， 该限流时间通过选择连接至TIMER引脚的电容来设置。 此外，上电和故障期间，MOSFET的功耗由一个恒定的功率折返方案控制。 此功率水平和TIMER调节时间可以设置为适当的值，确保MOSFET始终在安全工作区(SOA)限值以内。 可编程启动电流限值还可实现dv/dt上电。

短路时，快速内部过流检测器在320 ns内作出响应，通知栅极关断， 1500 mA下拉器件可确保快速FET响应。

ADM1278提供过压(OV)和欠压(UV)保护，其阈值通过UV和OV引脚上的外部电阻分压器设置。 如果使用PWGIN引脚来监控输出，PWRGD信号可用于检测输出电源何时有效。

12位ADC可测量检测电阻内的电流、HS+引脚上的电源电压、输出电压以及外部NPN器件的温度。 PMBus接口允许控制器读取来自ADC的数据。 根据两个ADRx引脚的连接方式，最多可选择16个唯一的I²C地址。

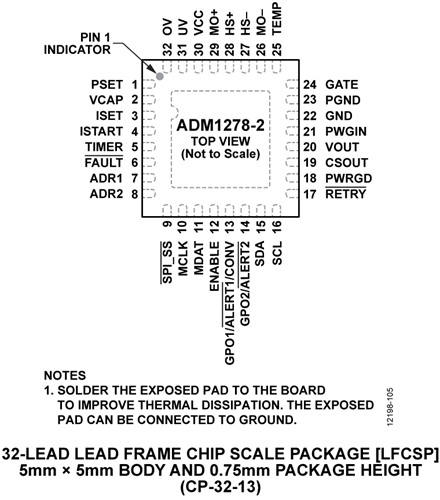

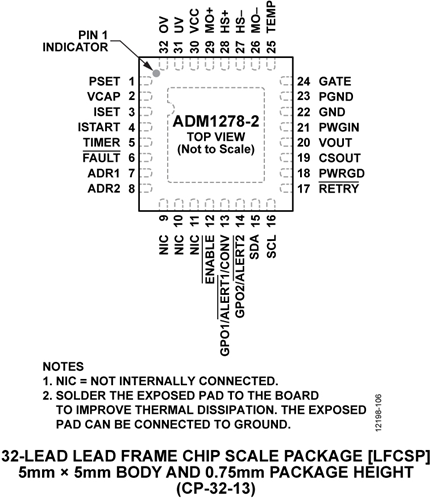

ADM1278采用32引脚LFCSP封装，并具有一个RETRY引脚，该引脚可配置为在发生过流故障时自动重试或锁定。

应用

• 服务器
• 电源监控和控制/功率预算
• 电信与数据通信设备
