TI德州仪器 MAX15095A 产品介绍
2026-04-14
0次
说明
- 高度集成减小方案尺寸，适用于刀片服务器及其它空间受限的设计
- 集成12mΩ (典型值)内部功率MOSFET
- 可编程过压保护和欠压锁定门限
- 驱动检测信号输入(低电平有效PRSNT引脚)
- 热保护
- 2.7V至18V工作电压范围
- SOA工作条件下可编程浪涌电流控制
- 可调节断路器电流/限流门限
- 可编程摆率控制
- 可调节断路器响应速度
- 闭锁(MAX15095)或自动重试(MAX15095A)选项
- 6A (最大)负载电流
- ±10%断路器门限精度
- IN至OUT短路检测
- PG开漏输出
- 故障事件后输出放电(仅限MAX15095D)
- 可编程附加延迟(2µs，最大)，支持快速比较器响应时间
- 使能输入(EN)
特性

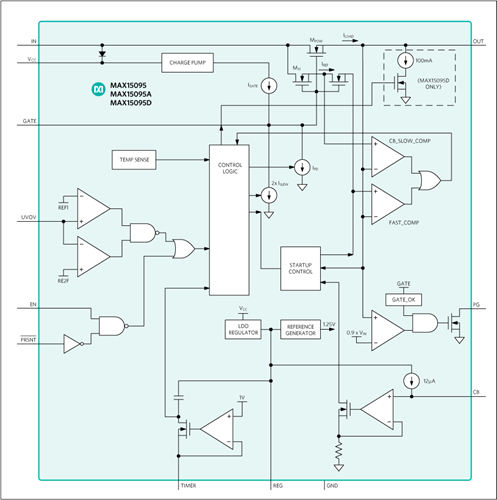

MAX15095家族器件集成解决方案适用于需要在带电背板上安全插入、拔出电路板卡的热插拔应用。器件也可作为硬盘和固态硬盘及风扇的电子断路器。器件在单芯片封装内集成了热插拔控制器(10.6mΩ，典型值)功率MOSFET以及电子断路器。
器件设计用于2.7V至18V电源保护。器件在启动期间采用折返限流，以控制浪涌电流，减小di/dt并使MOSFET工作在安全区(SOA)。完成启动后，片上比较器针对短路和过流故障提供VariableSpeed/BiLevelTM保护，并且可以抑制系统噪声和负载瞬变。发生故障时断开负载。器件经工厂校准，以±10%精度提供精确过流保护。在故障期间，PG变为低电平，器件闭锁(MAX15095)或自动重试(MAX15095A)；输出也可在故障事件后放电(MAX15095D)。
器件在启动之前检测IN至OUT短路。器件提供功率MOSFET GATE引脚，可以通过外部电容设置启动期间的摆率。器件具有欠压/过压输入引脚(UVOV)，可检测欠压/过压故障，并断开IN与OUT。其它功能包括：内部过温保护、电源就绪输出(PG)。
器件采用12引脚、2.5mm x 2.5m、倒装芯片2 QFN封装(FC2QFN)，工作在-40°C至+105°C扩展级温度范围。
应用
- 刀片式服务器
- 磁盘驱动器供电
- 工业应用
- RAID系统
- 服务器I/O卡
- 存储应用
