TI德州仪器 LTC4380 产品介绍

2026-04-14 0次

说明

低静态电流：工作时为 8μA
可承受高达 MOSFET 限值的浪涌电压
宽工作电压范围：4V 至 72V
过流保护
可选的内部 31.5V / 50V 或可调的栅极箝位电压
反向输入保护至 –60V
可调的接通门限
具 MOSFET 应力加速的可调故障定时器
控制 N 沟道 MOSFET
锁断和重试选项
故障期间的低重试占空比

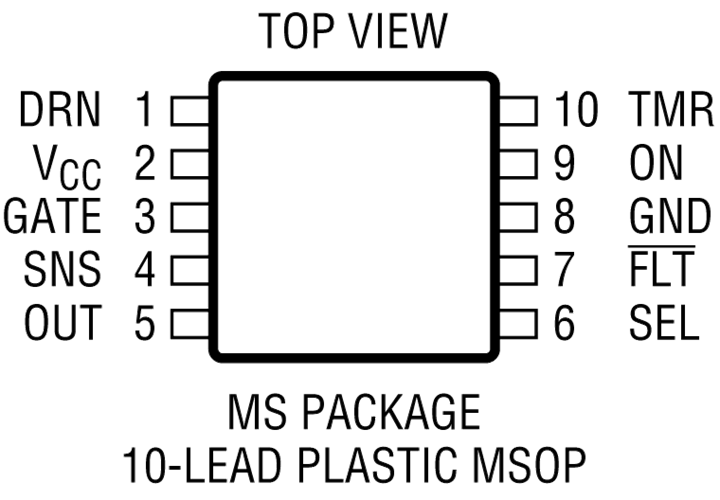

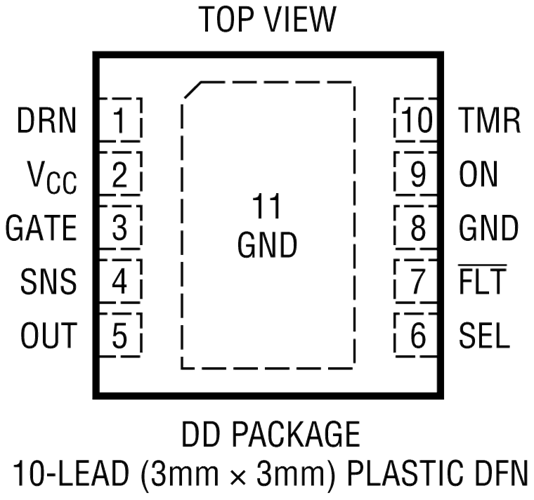

10 引脚 DFN (3mm x 3mm) 封装和 MSOP 封装

特性

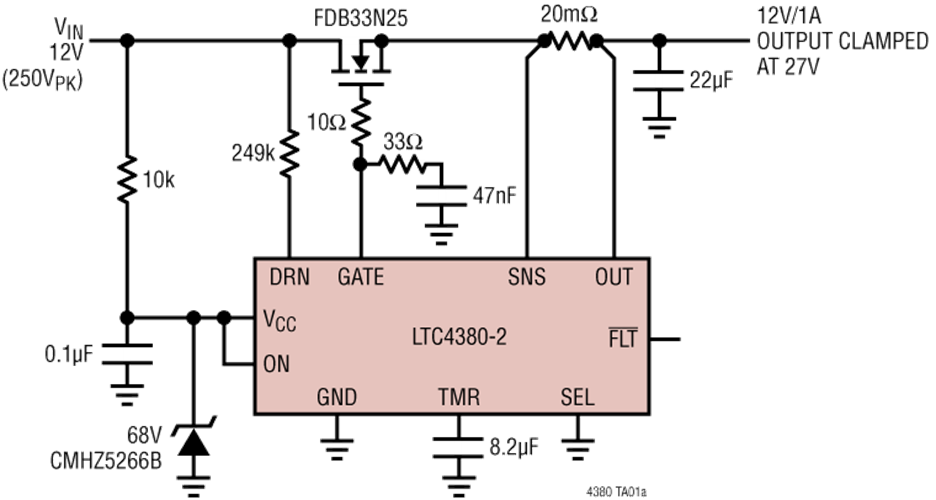

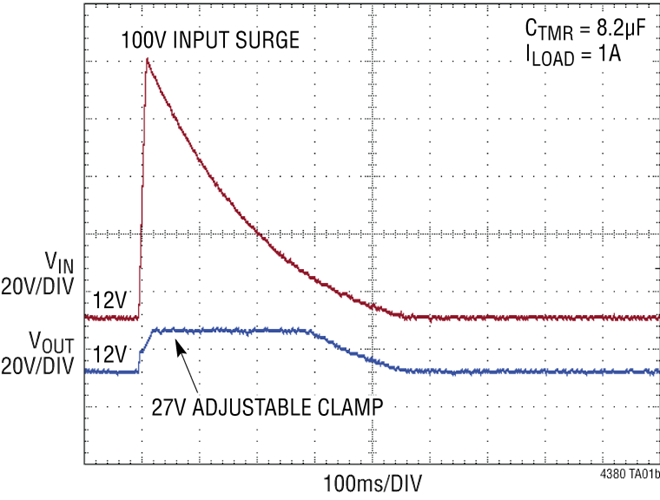

LTC^®4380 低静态电流浪涌抑制器可保护负载免遭高压瞬变的损坏。它能够通过对一个外部 N 沟道 MOSFET 的栅极电压进行箝位，以在过压过程中 (例如：汽车应用中的抛负载情况) 把输出电压限制在一个安全数值，从而提供过压保护。固定的栅极箝位电压可针对 12V 和 24V / 28V 系统进行选择。对于任何电压高达 72V 的系统，则使用可调栅极箝位版本。该器件还提供了过流保护功能。

一个内部乘法器产生一个与 V_DS 和 I_D 成比例的 TMR 引脚电流，这样可根据 MOSFET 应力对过流和过压情况下的工作时间加以限制。

GATE 引脚能够驱动背对背 MOSFET 以提供反向输入保护功能，从而免除了采用肖特基二极管解决方案时的电压降和功率耗散。低的 8μA 工作电流允许该器件在始终保持接通和电池供电型应用中使用。一个准确的 ON 引脚比较器负责监视输入电源的欠压 (UV) 情况，而且还充当一个停机输入，从而把静态电流减小至 6μA。
