说明

特性

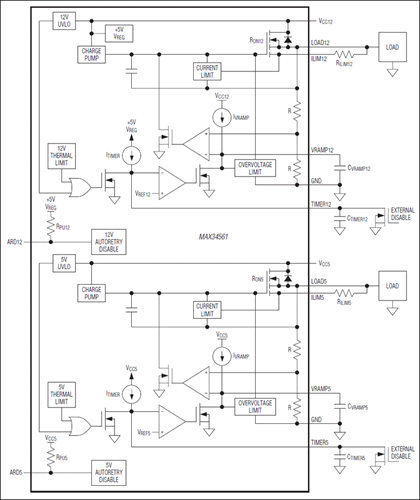

MAX34561是一款完全集成的双通道、自保护、可复位热插拔开关。器件减少了在12V和5V背板上安全地带电插入、拔出板卡时所需的元件数量。为了减小方案尺寸并简化设计，器件在单芯片内集成了两个完备的热插拔控制器，对两路电源进行完全控制。12V电源具有68mΩ n沟道功率MOSFET，用于12V负载；5V电源具有43mΩ n沟道功率MOSFET，用于5V负载，无需外部MOSFET和独立的控制器。器件设计用于需要限制12V和5V电源电流的系统，非常适合热插拔应用，例如：企业级硬盘、服务器/路由器、PCI Express® (PCIe®)和InfiniBand™系统、基站等应用。

集成功率MOSFET能够提供可靠保护，支持9V至13.2V负载供电并可提供高达2.0A的连续电流；同样，采用4V至5.5V供电时，5V侧电源可以为负载提供高达2.0A的连续电流。功率MOSFET采用有源闭环控制，确保施加电源时不会超过可调节的限流门限。器件控制施加电压的摆率，对输出电压进行无条件箝位，避免由于输入过压导致负载损坏。器件为每路负载提供可独立调节的上电定时器，使器件在开始向负载供电之前等待预先定义的延迟时间；或者，器件也可以由数字逻辑信号驱动，由外部控制电源使能。

器件提供带有滞回的集成温度传感器，用于每路功率MOSFET。如果工作条件导致任一功率MOSFET超过内部温度门限，则根据引脚选择采取两种措施之一：无条件关断MOSFET并闭锁，等待上电复位；或者保持MOSFET供电，直到器件温度降低了设置的滞回值，然后重新启动。

应用

• 基站
• InfiniBand
• PCI/PCI Express
• RAID/硬盘驱动器
• 服务器/路由器
