说明

特性

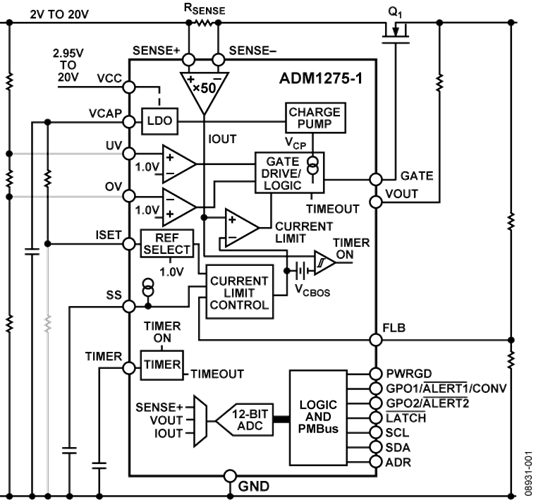

ADM1275是一款热插拔控制器，允许将电路板插入带电背板或从带电背板移除。该器件还集成12位模数转换器(ADC)，可通过PMBus™接口进行电流和电压回读。负载电流利用内部电流检测放大器测量，通过SENSE+引脚和SENSE-引脚测量电源路径内检测电阻两端的电压。默认限值设置为20 mV，如果需要，可通过内部基准电压源至ISET引脚的电阻分压器网络对该限值进行调整。

ADM1275通过GATE引脚控制电源路径中外部N沟道FET的栅极电压，从而限制流经检测电阻的电流，检测电压（以及负载电流）维持在预设最大值以下。ADM1275通过限制FET保持开启（电流处于最大值时）的时间保护外部FET，该电流限制时间通过选择连接至TIMER引脚的电容来设置。此外，可使用折返电阻网络随FET两端的电压增加而主动降低电流限制，这有利于保持FET内的恒定功率，从而有效遵循安全工作区(SOA)要求。

短路时，快速内部过流检测器在370 ns内作出响应，通知栅极关断，1500 mA下拉器件可确保快速FET响应。ADM1275利用UV和OV引脚上的外部电阻分压器，对过压及欠压保护进行编程。如果使用FLB引脚来监控输出，PWRGD信号可用于检测输出电源何时有效。GPO引脚可配置为各种输出信号，达到设定的电流或电压电平时，该引脚可以置位。

12位ADC可测量检测电阻内的电流，并测量SENSE+引脚上的电源电压或输出电压。PMBus接口允许控制器读取来自ADC的电流和电压数据。测量可通过PMBus命令启动，或者ADC可连续运行，用户视需要随时读取最新转换数据。根据ADR引脚的连接方式，最多可选择四个唯一PMBus地址。

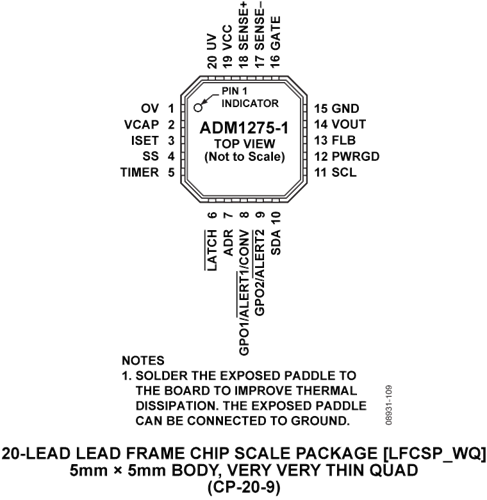

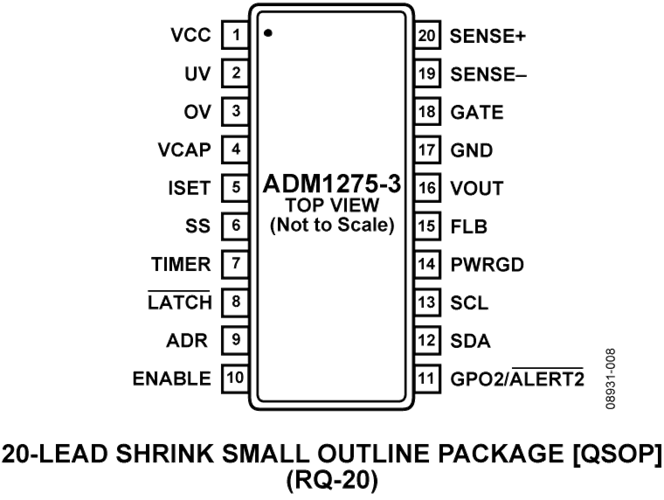

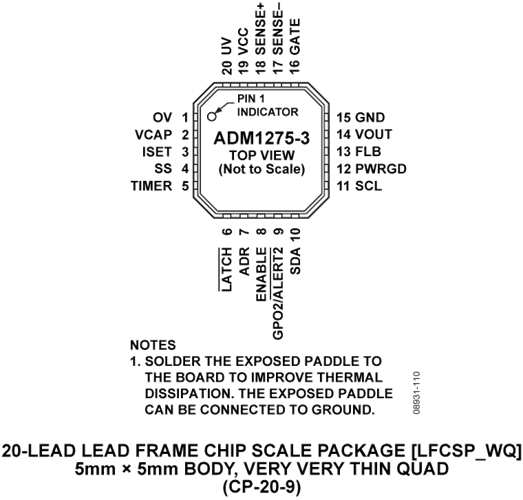

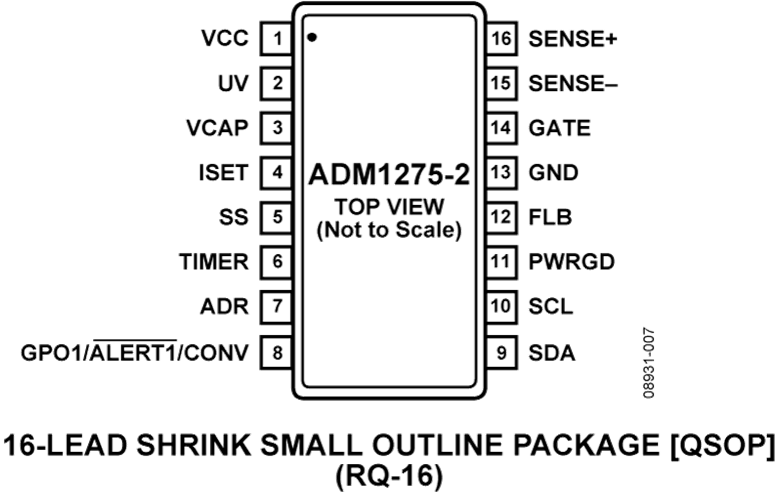

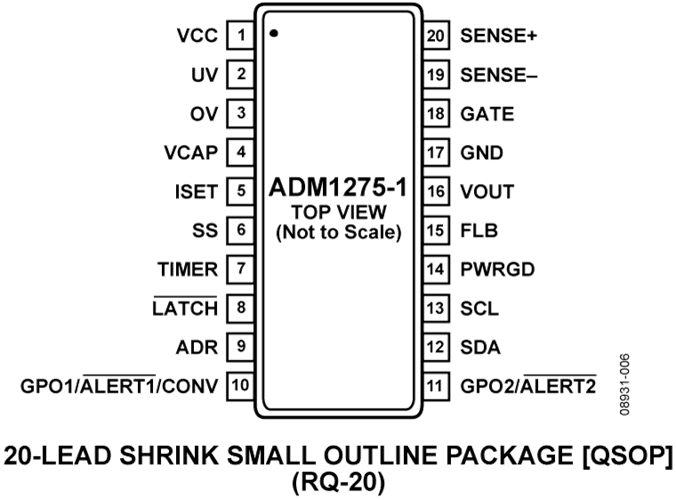

ADM1275-1和ADM1275-3采用20引脚QSOP和20引脚LFCSP封装，并具有一个 LATCH 引脚，该引脚可配置为在发生过流故障时自动重试或锁定。ADM1275-2采用16引脚QSOP封装，仅具有锁定模式。

应用

• 电源监控和控制/功率预算
• 中央局设备
• 电信与数据通信设备
• PC/服务器
