LTC4219

推荐新设计使用

5A 集成化热插拔控制器

TI德州仪器 LTC4219 产品介绍

2026-04-14 0次

说明

小占板面积
具 R_SENSE 的 33mΩ MOSFET
可提供预设 12V 和 5V 版本
准确度达 10% 的可调电流限值
电流和温度监视器输出
过热保护
故障前的可调电流限制定时器
电源良好和故障输出
可调浪涌电流控制

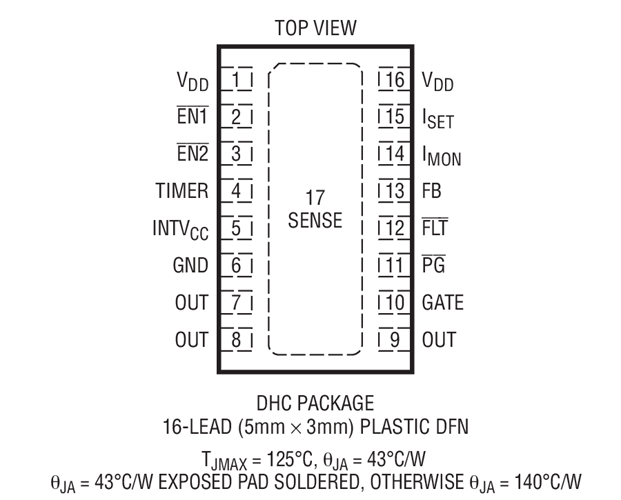

采用 16 引脚 5mm x 3mm DFN 封装

特性

LTC^®4219 是一款面向热插拔应用的集成化解决方案，允许在带电背板上安全地进行电路板的插拔操作。该器件在单个封装中集成了一个热插拔控制器、功率 MOSFET 和电流检测电阻器，适合小型化应用。

LTC4219 提供了单独的浪涌电流控制和一个具折返电流限制功能、准确度达 10% 的 5.6A 电流限值。可采用一个外部引脚对电流限制门限进行动态调节。其他特点包括一个电流监视器输出 (负责放大检测电阻器电压以实现参考于地的电流检测) 和一个 MOSFET 温度监视器输出。另外，该器件还提供了热限制和电源良好监视功能。在内部对电源良好检测电平和折返电流限制模式进行了预设，以适合 5V (LTC4219-5) 和 12V (LTC4219-12) 应用的需要。

应用
