TI德州仪器 DS4560 产品介绍
2026-04-14
0次
说明
- 板上25mΩ功率MOSFET
- 可调节短路电流及过载电流限制
- 可调节输出电压摆率
- 可调节上电定时器，带有外部使能
- 输出过压限制
- 板上过热保护
- 板上电荷泵
- 提供闭锁及自动重试版本
- 工作电压为9.0V至13.2V
- 8引脚SO (150mil)无铅封装
- UL认证记录E211395
特性

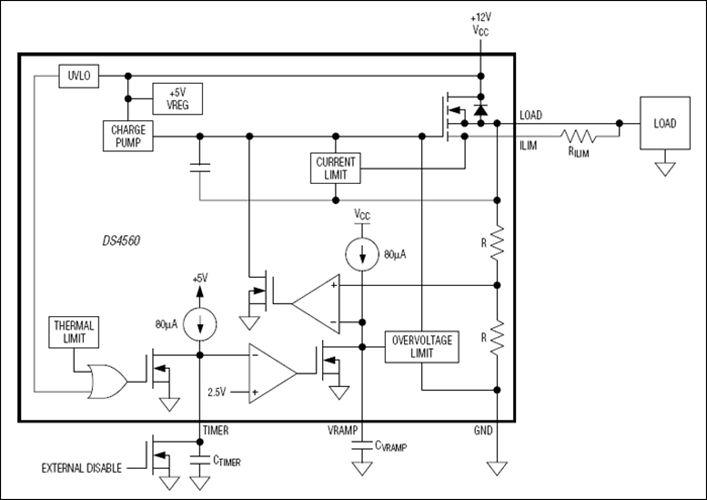

DS4560是独立的热插拔开关，专用于+12V电源总线，可以限制电流并控制上电后的输出电压上升速率。器件内置25mΩ n沟道功率MOSFET，进行闭环控制时可以确保电流不超过可调节的门限值。允许流过器件的最大电流由ILIM引脚的外部电阻设置。
DS4560还可以控制上电后的输出电压上升速率。VRAMP引脚的外接电容用于设置电压上升斜率。可以始终对输出电压进行箝位，以保持输入过压时不会损坏负载。DS4560还包含一个可调节的上电定时器。TIMER引脚的外接电容决定DS4560上电复位后经过多长时间为负载加电。TIMER引脚也可由数字逻辑输出驱动，以控制使能器件。
DS4560内部包括带有滞回的温度传感器。如果工作条件导致器件温度超过内部温度门限，DS4560将无条件关断并锁存故障状态，直到重新上电复位(DS4560S-LO)或等待器件经过一段延迟时间冷却后再重新启动(DS4560-AR)。
应用
- 基站
- InfiniBand™
- PCI/PCI Express®
- RAID/硬盘驱动器
- 服务器/路由器
